衬氟不锈钢止回阀H41F46

作者:valves 发布时间:2021-01-18 00:00:00点击:

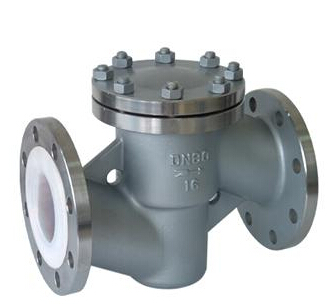

衬氟不锈钢止回阀H41F46
上海沪贡,上海泵阀品牌。
上海沪贡是集设计研发、制造、试验、销售于一体的阀门水泵生产的企业,主要提供衬氟不锈钢止回阀H41F46制造商,主要生产衬氟不锈钢止回阀H41F46销售,产品有高、中、低压阀门、水泵.产品按照中国GB、HG、JB,美国API、ANSI,德国DIN和日本JIS等国家标准执行生产。

详细说明

衬氟不锈钢止回阀H41F46产品概述:
衬氟不锈钢止回阀H41F46只是允许介质向一个方向流动,而且阻止反方向流动,通常这种衬氟止回阀是自动工作的,在一个方向流动的压力作用下,阀瓣打开,液体反方向流动时有液体压力和阀瓣的自重,合阀瓣作用于阀重,从而切断流动。H41F46不锈钢衬氟止回阀适用在-50℃~150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂,FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。

衬氟不锈钢止回阀H41F46技术规范:
设计制造标准:GB/T 12235-2007
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008
衬氟不锈钢止回阀H41F46零件材料:
序号 零件名称 灰铸铁 铸钢 不锈耐酸铸钢 超低碳不锈耐酸铸钢
Z C P R PL RL
1 阀体/阀盖 HT250 WCB CF8 CF8M CF3 CF3M
2 阀瓣/阀杆 35 1Cr13 1Cr18Ni9 1Cr18Ni12Mo2Ti 00Cr18Ni10 00Cr17Ni14Mo2
3 衬里/阀座 PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
4 紧固螺栓 WCB 1Cr17Ni2 1Cr18Ni9Ti
5 螺母 PTFE(F4) CF8 CF8


衬氟不锈钢止回阀H41F46外形结构图:
疏水阀


衬氟不锈钢止回阀H41F46连接尺寸:

公称尺寸 L D D1 D2 f b Z-φd D D1 D2 f b Z-φd
DN(mm) NPS(inch) PN1.0MPa PN1.6MPa
15 1/2 130 95 65 45 2 14 4-φ14 130 95 65 2 14 4-φ14
20 3/4 150 105 75 55 2 16 4-φ14 150 105 75 2 16 4-φ14
25 1 160 115 85 65 2 16 4-φ14 160 115 85 2 16 4-φ14
32 5/4 180 135 100 78 2 18 4-φ18 180 135 100 2 18 4-φ18
40 3/2 200 145 110 85 3 18 4-φ18 200 145 110 3 18 4-φ18
50 2 230 160 125 100 3 20 4-φ18 230 160 125 3 20 4-φ18
65 5/2 290 180 145 120 3 20 4-φ18 290 180 145 3 20 4-φ18
80 3 310 195 160 135 3 22 4-φ18 310 195 160 3 22 4-φ18
100 4 350 215 180 155 3 22 8-φ18 350 215 180 3 24 8-φ18
125 5 400 245 210 185 3 24 8-φ18 400 245 210 3 26 8-φ18
150 6 480 280 240 210 3 24 8-φ23 480 280 240 3 28 8-φ23
200 8 600 335 295 265 3 26 8-φ23 495 335 295 3 30 12-φ23
250 10 622 390 350 320 3 28 12-φ23 622 405 355 3 32 12-φ25
300 12 698 440 400 368 4 28 12-φ23 698 460 410 4 34 12-φ25
350 14 787 500 460 428 4 30 16-φ23 787 520 470 4 38 16-φ25
400 16 914 565 515 482 4 32 16-φ25 914 580 525 4 40 16-φ30
450 18 978 615 565 532 4 32 20-φ25
500 20 978 670 620 585 4 34 20-φ25
