不锈钢截止阀的详细介绍:

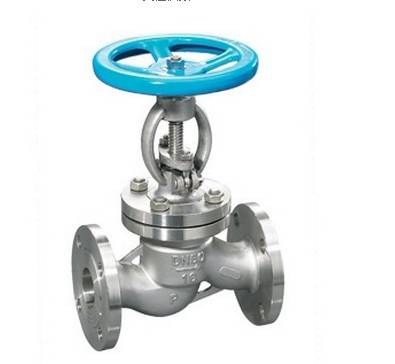

一、J41W不锈钢截止阀产品特点:
该型阀门采用平面密封和锥面密封两种密封型式,可使用于不同工况的介质要求,具有密封性能稳定,使用寿命长。逆时针转动手轮驱使阀杆带动阀瓣及膈膜迅速上升,打开通道使介质顺利通过。具体如下:
1、结构比闸阀简单,制造与维修都较方便。
2、密封面不易磨损及擦伤,密封性好,启闭时阀瓣与阀体密封面之间无相对滑动,因而磨损与擦伤均不严重,密封性能好,使用寿命长。
3、启闭时,阀瓣行程小,因而截止阀高度比闸阀小,但结构长度比闸阀长。
4、启闭力矩大、启闭较费力,启闭时间校长。
5、流体阻力大,因阀体内介质通道较曲折,流体阻力大,动力消耗大。
6、介质流动方向 公称压力PN≤16MPa时,一般采用顺流,介质从阀瓣下方向上流;公称压力PN≥20MPa时,一般采用逆流,介质从阀瓣上方向下流.以增加密封件能。使用时,截止阀介质只能单方向流动,不能改变流动方向。
7、全开时阀瓣经常受冲蚀。
二、J41W不锈钢截止阀设计与制造标准:
1、设计制造按GB12235-89
2、结构长度按GB12221-89
3、法兰尺寸按JB/G79-94
4、阀门检查和试验按GB13927
三、J41W不锈钢截止阀工作原理:
1、截止阀,也叫截门,是使用最广泛的一种阀门,它之所以广受欢迎,是由于开闭过程中密封面之间摩擦力小,比较耐用,开启高度不大,制造容易,维修方便,不仅适用于中低压,而且适用于高压。
2、截止阀的闭合原理是,依靠阀杠压力,使阀瓣密封面与阀座密封面紧密贴合,阻止介质流通。
3、截止阀只许介质单向流动,安装时有方向性。截止阀结构长度大于闸阀,同时流体阻力大,长期运行时,密封可靠性不强。
三,【性能参数】
【零件材料】
四,【结构简图】
五,不锈钢截止阀 主要连接尺寸
型号
|
公称通径
|
尺寸(mm)
|
|||||||
L
|
D
|
D1
|
D2
|
b-f
|
z-Φd
|
H
|
D0
|
||
J41W-1.6MPa
|
15
|
130
|
95
|
65
|
45
|
14-2
|
4-14
|
195
|
100
|
20
|
150
|
105
|
75
|
55
|
14-2
|
4-14
|
215
|
120
|
|
25
|
160
|
115
|
85
|
65
|
14-2
|
4-14
|
240
|
140
|
|
32
|
180
|
135
|
100
|
78
|
16-2
|
4-18
|
250
|
160
|
|
40
|
200
|
145
|
110
|
85
|
16-3
|
4-18
|
285
|
200
|
|
50
|
230
|
160
|
125
|
100
|
16-3
|
4-18
|
300
|
220
|
|
65
|
290
|
180
|
145
|
120
|
18-3
|
4-18
|
345
|
240
|
|
80
|
310
|
195
|
160
|
135
|
20-3
|
8-18
|
350
|
280
|
|
100
|
350
|
215
|
180
|
155
|
20-3
|
8-18
|
410
|
320
|
|
125
|
400
|
245
|
210
|
185
|
22-3
|
8-18
|
470
|
350
|
|
150
|
480
|
280
|
240
|
210
|
24-3
|
8-23
|
495
|
400
|
|
200
|
600
|
335
|
295
|
265
|
26-3
|
12-23
|
580
|
450
|
|
250
|
650
|
405
|
355
|
320
|
30-3
|
12-25
|
680
|
550
|
|
300
|
750
|
460
|
410
|
375
|
30-3
|
12-25
|
850
|
600
|
型号
|
公称通径
|
尺寸(mm)
|
|||||||
L
|
D
|
D1
|
D2
|
b-f
|
z-Φd
|
H
|
D0
|
||
J41W-2.5MPa
|
15
|
130
|
95
|
65
|
45
|
16-2
|
4-14
|
195
|
100
|
20
|
150
|
105
|
75
|
55
|
16-2
|
4-14
|
215
|
120
|
|
25
|
160
|
115
|
85
|
65
|
16-2
|
4-14
|
240
|
140
|
|
32
|
180
|
135
|
100
|
78
|
18-2
|
4-18
|
250
|
160
|
|
40
|
200
|
145
|
110
|
85
|
18-3
|
4-18
|
285
|
200
|
|
50
|
230
|
160
|
125
|
100
|
20-3
|
4-18
|
300
|
220
|
|
65
|
290
|
180
|
145
|
120
|
22-3
|
8-18
|
345
|
240
|
|
80
|
310
|
195
|
160
|
135
|
22-3
|
8-18
|
350
|
280
|
|
100
|
350
|
230
|
190
|
160
|
24-3
|
8-23
|
410
|
320
|
|
125
|
400
|
270
|
220
|
188
|
28-3
|
8-25
|
470
|
350
|
|
150
|
480
|
300
|
250
|
218
|
30-3
|
8-25
|
495
|
400
|
|
200
|
600
|
360
|
310
|
278
|
34-3
|
12-25
|
600
|
450
|
|
250
|
650
|
425
|
370
|
335
|
36-3
|
12-30
|
680
|
550
|
|
300
|
750
|
485
|
430
|
390
|
40-4
|
16-30
|
850
|
600
|
型号
|
公称通径
|
尺寸(mm)
|
|||||||
L
|
D
|
D1
|
D2
|
D6
|
b-f
|
z-Φd
|
H
|
||
J41W-4.0MPa
|
15
|
130
|
95
|
65
|
45
|
40
|
16-2
|
4-14
|
195
|
20
|
150
|
105
|
75
|
55
|
51
|
16-2
|
4-14
|
215
|
|
25
|
160
|
115
|
85
|
65
|
58
|
16-2
|
4-14
|
240
|
|
32
|
180
|
135
|
100
|
78
|
66
|
18-2
|
4-18
|
250
|
|
40
|
200
|
145
|
110
|
85
|
76
|
18-3
|
4-18
|
285
|
|
50
|
230
|
160
|
125
|
100
|
88
|
20-3
|
4-18
|
300
|
|
65
|
290
|
180
|
145
|
120
|
110
|
22-3
|
8-18
|
345
|
|
80
|
310
|
195
|
160
|
135
|
121
|
22-3
|
8-18
|
350
|
|
100
|
350
|
230
|
190
|
160
|
150
|
24-3
|
8-23
|
410
|
|
125
|
400
|
270
|
220
|
188
|
176
|
28-3
|
8-25
|
470
|
|
150
|
480
|
300
|
250
|
218
|
204
|
30-3
|
8-25
|
495
|
|
200
|
600
|
375
|
320
|
282
|
260
|
38-3
|
12-30
|
600
|
|
J41W-6.4MPa
|
15
|
170
|
105
|
75
|
55
|
41
|
18-2
|
4-14
|
230
|
20
|
190
|
125
|
90
|
68
|
51
|
20-2
|
4-18
|
250
|
|
25
|
210
|
135
|
100
|
78
|
58
|
22-2
|
4-18
|
260
|
|
32
|
230
|
150
|
110
|
82
|
66
|
24-2
|
4-23
|
300
|
|
40
|
260
|
165
|
125
|
95
|
76
|
24-3
|
4-23
|
330
|
|
50
|
300
|
175
|
135
|
105
|
88
|
26-3
|
4-23
|
380
|
|
65
|
340
|
200
|
160
|
130
|
110
|
28-3
|
8-23
|
400
|
|
80
|
380
|
210
|
170
|
140
|
121
|
30-3
|
8-23
|
430
|
|
100
|
430
|
250
|
200
|
168
|
150
|
32-3
|
8-25
|
500
|
|
125
|
500
|
295
|
240
|
202
|
176
|
36-3
|
8-30
|
600
|
|
150
|
550
|
340
|
280
|
240
|
204
|
38-3
|
8-34
|
680
|
|
200
|
650
|
405
|
345
|
300
|
260
|
44-3
|
12-34
|
800
|
