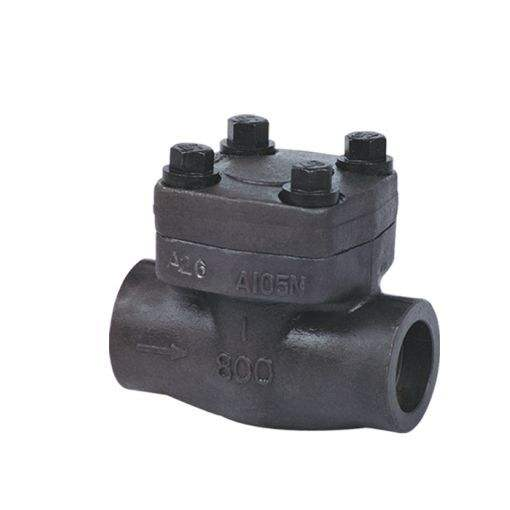

锻钢止回阀H11/H14/H61/H64

作者:valves 发布时间:2021-01-18 00:00:00点击:
锻钢止回阀H11/H14/H61/H64
上海沪贡,上海泵阀品牌。
上海沪贡是集设计研发、制造、试验、销售于一体的阀门水泵生产的企业,主要提供锻钢止回阀H11/H14/H61/H64制造商,主要生产锻钢止回阀H11/H14/H61/H64销售,产品有高、中、低压阀门、水泵.产品按照中国GB、HG、JB,美国API、ANSI,德国DIN和日本JIS等国家标准执行生产。

详细说明

【产品用途】

锻钢止回阀系列产品用于工业管道上作阻止介质逆流的装置,广泛应用于化工、冶金、石油、制药、食品、饮料、环保等领域行业。

【产品型号】

升降式锻钢止回阀型号:h11h、h11y、h61h、h61y;

内螺纹旋启式止回阀型号:h41h、h14y、h14w;

旋启式锻钢止回阀型号:h64h、h64y;

【产品特点】

1、锻钢止回阀主要零部件采用精密模锻件,外形美观,结构紧凑;

2、阀盖采用螺栓栓接、焊接连接、压力自密封结构,可根据客户要求自由选用;

3、螺纹、焊接、法兰多种连接方式可选。

【执行标准】

设计标准:ASME B16.34/BS5352、GB/T12235、GB/T12236、GB/T12224;
压力温度等级标准:ASME B16.34、GB/T12224;
检验与试验标准:API598、JB/T9092;
结构长度标准:ASME B16.10、GB/T12221、JB/T96-95;
法兰型式尺寸标准:ASME B16.5、GB/T9113、JB/T 82.1~82.4;
对焊端连接标准:ASME B16.25、GB/T12224;

【性能参数】

工作压力(MPa) 1.6~42.0 (Calss150-Calss2500)
口径(mm) DN15-DN50 1/2″-2″
适用介质 水、油、气、醋酸类、硝酸类等其他介质
材料 阀体 A105 LF2 F11 F5 F304 F304L F321 F316 F347 F316L
阀瓣 A105 LF2 F11 F5 F304 F304L F321 F316 F347 F316L
阀杆 A105 LF2 F11 F5 F304 F304L F321 F316 F347 F316L
密封面 不锈钢 司太立合金

【结构示意图】



疏水阀

【外形尺寸】

疏水阀

疏水阀

疏水阀

疏水阀

疏水阀疏水阀

疏水阀疏水阀

疏水阀疏水阀

疏水阀
