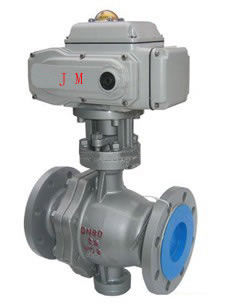

电动固定式球阀Q947F

作者:valves 发布时间:2021-01-18 00:00:00点击:
电动固定式球阀Q947F
上海沪贡,上海泵阀品牌。
上海沪贡是集设计研发、制造、试验、销售于一体的阀门水泵生产的企业,主要提供电动固定式球阀Q947F制造商,主要生产电动固定式球阀Q947F销售,产品有高、中、低压阀门、水泵.产品按照中国GB、HG、JB,美国API、ANSI,德国DIN和日本JIS等国家标准执行生产。

详细说明

【阀门描述】

Q947F电动固定球阀的转矩小、阀座变形小,密封性能稳定、使用寿命长,适用于高压、大口径场合。

﹥公称通经:DN15-DN1000

﹥公称压力:1.0MPa-100MPa

﹥介质温度:-20℃-250℃

﹥功能选项:开关、调节、高温型等

【技术参数】

CX系列执行机构技术参数 阀体参数
电源 AC200/220V,50/60Hz 公称通径 DN10~300mm
输出力矩 50N·M~2000N·M 公称压力 PN1.6 2.5 4.0 6.4 31.5MPa(定制)
动作范围 0~90° 0~360° 泄漏量 软密封:零泄漏 硬密封:≤额定流量的10-5
动作时间 15秒/30秒/60秒 执行机构 可另配PSQ、HQ、UNIC、361RS等系列
电子式电动执行机构
保护装置 过热保护 流量特性 快开特性
环境温度 -30°~60° 可调范围 DN50-80 DN100-800
250:1 350:1
手动操作 同附带手柄操作 基本误差 ±1%
限位 电气、机械二重限位 死区 ≤1%
防护等级 相当于IP-65 回差 ≤1%
位置测量 可选装开关或电位计 适用温度 密封面
驱动电机 8W/E PTFE≤150℃ RTFE≤180℃ PPL≤300℃
硬密封≤450℃
进线接口 PE1/2〞进线线锁

【外形尺寸】

PN1.6MPa下的电动固定球阀外形尺寸

DN 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700
d1 25 32 40 50 65 80 100 125 150 200 250 300 337 387 438 498 591 686
L 165 180 190 216 241 283 305 356 394 457 533 610 686 762 864 914 1067 1245
H 50 55 80 102 114 127 152 184 219 273 360 395 430 470 550 580 700 800
电动 H2 - - - - - - - - 554 600 652 760 770 830 - 940 940 1150
L1 - - - - - - - - 235 235 235 259 400 400 - 410 410 410

PN2.5MPa下的电动固定球阀外形尺寸

DN 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700
d1 25 32 40 50 65 80 100 125 150 200 250 300 337 387 438 498 591 686
L 165 180 190 216 241 283 305 381 403 502 648 648 762 838 914 991 1143 1346
H 50 55 80 102 114 127 152 184 219 273 395 395 430 470 550 580 700 800
电动 H2 - - - - - - - - 235 235 400 400 410 410 - 420 690 690
L1 - - - - - - - - 74 350 420 420 420 400 - 400 410 650

【结构图片】

疏水阀

疏水阀


声明:本产品介绍中所有文字、数据、图片考虑到使用工况条件不同,难免会产生误差、不恰当或是有不充分的描述,故均适用于参考,同一种产品在不同的场合与工况有不同的搭配,如果您对本文中所提供的产品内容有任何疑问,如果您是非专业人士,欢迎您向本公司来电咨询,请您联系我们,我们将竭诚为您服务!
技术QQ;2412941573
销售电话 :13917052988 (微信同号)。
