进口柱塞阀的结构特点

格林巴赫托普,专注于进口柱塞阀的结构特点制造商,主要产品：水泵，阀门，水处理设备等系列产品的制造、销售、售后服务，进口柱塞阀的结构特点产品应用在化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水等领域。

---

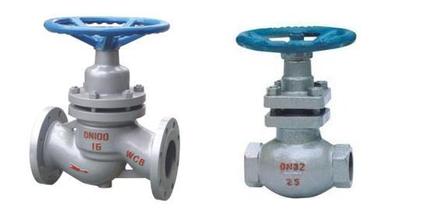

　　一. 螺纹连接或承插焊连接直通式柱塞阀

　　1、流道：直通式

　　2、阀体、阀盖为铸钢或铸钢件，柱塞、阀杆、隔离环为不锈钢。密封圈为柔性石墨或聚四氟乙烯

　　3、密封环、隔离环由阀体和阀盖连接螺栓、螺母、弹簧垫压紧

　　4、靠柱塞外径与密封环内经实现密封

　　5、该阀启闭速度较慢

　　二.对焊接连接直通式柱塞阀

　　1、流道：直通式

　　2、阀体、阀盖材料为铸钢

　　3、其他结构特点同序号

　　三.法兰连接直通式柱塞阀

　　1、流道：直通式

　　2、阀体、阀盖为铸钢或铸钢件，柱塞、阀杆、隔离环为不锈钢。密封圈为柔性石墨或聚四氟乙烯

　　3、密封环、隔离环由阀体和阀盖连接螺栓、螺母、弹簧垫压紧

　　4、靠柱塞外径与密封环内经实现密封

　　5、该阀启闭速度较慢

　　四.法兰连接压力平衡直通式柱塞阀

　　1、流道：直通式

　　2、阀体、阀盖为铸钢件：阀杆、柱塞、隔离环为不锈钢;密封环、填料为柔性石墨或聚四氟乙烯;阀杆螺母为铜合金

　　3、密封环、隔离环靠阀体和阀盖的连接螺栓、螺母及弹簧垫圈压紧

　　4、靠柱塞的外径与密封环内径实现密封

　　5、柱塞为空心，上下腔有通孔，阀杆用上密封套和螺母连接，使柱塞上下腔压力平衡，启闭时省力。不过阀杆要有上密封和填料密封

　　6、该阀启闭速度较慢

　　五.截止阀形柱塞阀

　　1、流道：直通式

　　2、阀体、阀盖、柱塞体为铸钢;阀杆、柱塞压环为不锈钢;密封环、填料为柔性石墨或聚四氟乙烯

　　3、阀体与柱塞密封环配合处镶有不锈钢衬套

　　4、密封环用柱塞压环压紧在柱塞体上

　　5、靠柱塞密封环的外径和阀体衬套的内径配合实现密封

　　6、阀体、阀盖用螺栓连接，密封用垫片

　　7、阀杆密封用填料和上密封，压紧填料就可以实现密封

　　8、阀杆传动用阀杆螺母，旋转手轮就可以启闭阀门

　　9、该种结构的柱塞阀比常规柱塞阀启闭速度快

　　六.法兰连接双阀座压力平衡直通式柱塞阀

　　1、流道：双口直通式

　　2、阀体、上阀盖、下阀盖均为铸钢件;阀杆，柱塞，隔离环为不锈钢;密封环，填料为柔性石墨或聚四氟乙烯

　　3、密封环、隔离环柱塞导向套用上、下阀盖，螺栓、螺母、弹簧垫圈压紧在阀体内

　　4、柱塞可在上下密封环和导向套内上下运动，导向套上设有压力平衡孔，介质压力可由小孔进入导向套下腔。靠柱塞的双密封面和阀体内的双密封环就可实现密封

　　5、该阀为双阀座密封柱塞阀，可通过较大流量，由于柱塞较短，启闭速度比常规的柱塞阀大些

　　6、阀杆密封采用上密封和填料，压紧填料压盖就可实现阀杆密封

　　7、阀杆螺母镶在商上阀盖上旋转手轮就可带动柱塞阀启闭

　　七 内螺纹连接直角式柱塞阀

　　流道：直角式

　　八. 法兰连接直角式柱塞阀

　　流道：直角式

　　九.法兰连接压力平衡直角式柱塞阀

　　流道：直角式
