进口法兰闸阀

作者：valves 发布时间：2021-01-16 11:04:17点击：

格林巴赫托普，巴赫BACH进口泵阀品牌。

格林巴赫托普,专注于进口法兰闸阀制造商,,主要产品：水泵，阀门，水处理设备等系列产品的制造、销售、售后服务，进口法兰闸阀产品应用在化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水等领域。

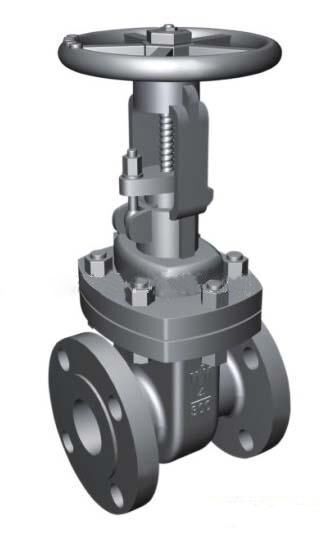

进口法兰闸阀

　　产品品牌:巴赫

　　进口法兰闸阀适用于公称压力PN1.6～16.0MPa,工作温度≤-29℃～550℃的石油、化工、水力、火力电站各种系统的管路上，切断或接通管路介质。手动法兰闸阀,铸钢闸阀,不锈钢闸阀适用介质为：水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。手动法兰闸阀操作方式有：手动、齿轮传动、电动、气动等。

　　进口法兰闸阀产品特点

　　DIN标准，材料的全面质量高。

　　标准的要求，密封可靠、性能优良、造型美观。

　　密封副配对先进合理，闸板和阀座的密封面采用不同硬度的司太立(Stellite)钴基硬质合金堆焊而成，密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。

　　阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。

　　采用楔式弹性闸板结构，中大口径设置推力轴承，磨擦力小，并配有撞击手轮，启闭轻松自如。

　　可采用各种配管法兰标准及法兰密封面形式，满足各种工程需要及用户要求。

　　进口法兰闸阀零件材料

阀体、阀盖	阀板	阀座	阀杆	填料	适用介质	适用温度 (≤℃)
WCB	WCB+D507MO	D577	2Crl3	柔性石墨	水、油品、蒸汽	425
ZGlCr5MO	ZGlCr5M0+Stellite12	1Crl8Ni9+ Stellite6	25Cr2M01VA	柔性石墨	水、油品、蒸汽	550
ZGlCrl8Ni9Ti	Crl了Ni2	1Crl8Ni9+ Stellite6	1Crl8Ni9Ti	PTFE	硝酸类、碱类	200
ZG00Crl7Nil4M02	316L+ Stellite12	316L+Stel1ite6	316L	PTFE	尿素、甲铵液、磷酸	200

　　进口法兰闸阀连接尺寸参数

公称压力PN(MPa)	公称通径DN(mm)	标准值							参考值
公称压力PN(MPa)	公称通径DN(mm)	L	D	D1	D2	D6	b	n-φd	Do	H	质量(kg)
1.6	15	130	95	65	46	/	14	4-φ14	120	220	4
	20	150	105	75	55	/	14	4-φ14	140	256	6
	25	160	116	85	65	/	14	4-φ14	160	276	6
	32	180	135	100	78	/	16	4-φ18	180	280	7
	40	200	145	110	86	/	16	4-φ18	200	300	18
	50	250	160	125	100	/	16	4-φ18	240	358	29
	65	265	180	145	120	/	18	4-φ18	255	415	32
	80	280	195	160	135	/	20	8-φ18	280	435	46
	100	300	215	180	155	/	20	8-φ18	320	500	63
	150	350	280	240	210	/	24	8-φ23	360	675	134
	200	400	335	295	265	/	26	12-φ23	400	818	192
	250	450	405	355	320	/	30	12-φ25	456	970	273
	300	500	460	410
