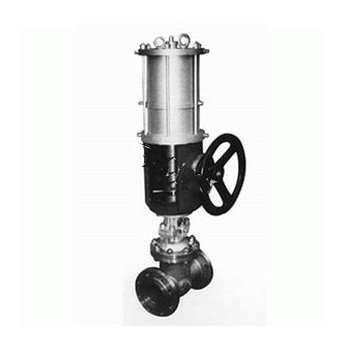

进口气动闸阀

---

进口气动闸阀

进口气动闸阀产品详情

产品名称：	进口气动闸阀	产品型号：	BACH-561
驱动方式：	气动	连接形式：	法兰
结构形式：	楔式,平行式,弹性结构	密封结构：	硬密封
压力范围：	150LB-2500LB	公称通径：	DN15-1500
常用材质：	WCB,锻钢,304,316等	技术咨询：	13926528177

　　

　　进口气动闸阀-巴赫品牌适用于ANSI Class 150～2500LB,工作温度<900℃的石油、化工、火力电站等各种工况的管路上,切断或接通管路介质。适用介质为：水、油品、蒸汽等。操作方式有：手动、齿轮传动、电动、气动等。

　　

进口气动闸阀产品引用标准

　　设计与制造:API 600

　　结构长度:ANSI B 16.10

　　压力温度等级:ANSI B 16.34

　　试验与检验:API 598

　　公称压力:Class 150～2500LB

　　

进口气动闸阀产品结构特点

　　1.产品设计制造按API标准，密封可靠，性能优良、能与进口设备配套使用。

　　2.600Lb以上闸板与阀座密封采用司太立(stellite)钴基硬质合金堆焊而成，耐磨、耐高温，耐腐蚀，抗擦伤性能好、使用寿命长

　　3.阀杆经调质和表面氮化处理，有良好的抗腐蚀性和抗擦伤性。

　　4.采用楔式弹性闸板结构，中大口径设置滚动轴承，启闭轻松。

　　5.阀体材料品种齐全，填料、垫片根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。

　　6.1500LB、2500LB中腔采用压力自紧式密封结构。密封性能随内压升高而升高，可靠性高。

　　7.倒密封采用不锈钢螺纹连接密封座或本体堆焊奥氏体不锈钢而成，倒密封可靠，填料更换和维修可在不停机情况下进行，方便快捷不影响系统运行。

　　

进口气动闸阀主要零件的材料说明

阀 体

WCB

WC1

WC6

WC9

ZGCr5Mo

CF8

CF8M ZGCr18Ni9Ti

CF3

CF3M

阀 盖

WCB

12Cr1MoV WC1

12Cr1MoV WC6

12Cr1MoV WC9

12Cr1MoV ZGCr5Mo

304 CF8

316 CF8M

CF3

CF3M

支 架

WCB

WCB

WCB

WCB

WCB

CF8

CF8M

CF3

CF3M

闸 板

WCB

WC1

WC6

WC9

ZGCr5Mo

CF8

CF8M

CF3

CF3M

阀 杆

2Cr13

25Cr2MoV

阀 座

25

304

304

304

304

304

304

304

304

密封环

包覆垫、增强柔性石墨

填 料

增强柔性石墨

阀杆螺母

ZCuA110Fe3

以上就是产品的各项参数、尺寸以及产品详情，方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
