进口安全溢流阀

作者:valves 发布时间:2021-01-16 11:33:18点击:
进口安全溢流阀
格林巴赫托普,巴赫BACH进口泵阀品牌。
格林巴赫托普,专注于进口安全溢流阀制造商,,主要产品:水泵,阀门,水处理设备等系列产品的制造、销售、售后服务,进口安全溢流阀产品应用在化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水等领域。

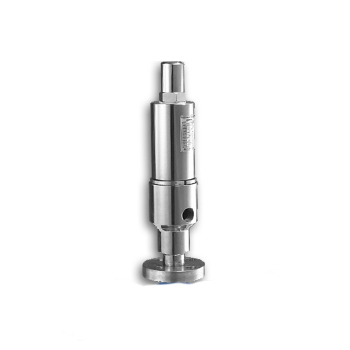

进口安全溢流阀

  产品信息

  产品型号:ML-7854

  产品口径:DN15-DN32

  产品压力:16Mpa-60Mpa

  产品材质:碳钢 不锈钢

  进口安全溢流阀详情:

  进口A42H、YA802Y型安全溢流阀适用于工作温度≤200℃的石油、化工以及其它液压输送管路中,作为设备的超压保护装置。

  安全阀是启闭件受外力作用下处于常闭状态,当设备或管道内的介质压力升高超过规定值时,通过向系统外排放介质来防止介质压力超过规定数值的阀门。安全阀主要用于锅炉、压力容器和管道上,控制压力不超过规定值。安全阀按结构划分主要有三大类:弹簧式、杠杆式、脉冲式。

  ①封闭式安全阀的阀盖是封闭的,利于防止灰尘和杂物侵入,防止有毒和易燃介质溢出;开放式安全阀由于阀盖敞开,利于降低弹簧腔室的温度,主要用于蒸汽介质管道及容器;带散热器安全阀主要适用于介质温度超过350℃的工况。

  ②带扳手弹簧式安全阀当介质压力达到开启压力的75%以上时,能利用扳手作手动开启。

  ③全启式安全阀开启高度≥1/4流道直径,排放量大,微启式安全阀开启高度为1/20-1/40流道直径。

  安全阀的选型原则:

  ①蒸汽锅炉安全阀,一般选用敞开全启式弹簧安全阀0490系列;

  ②液体介质用安全阀,一般选用微启式弹簧安全阀0485系列;

  ③空气或其他气体介质用安全阀,一般选用封闭全启式弹簧安全阀;

  ④液化石油气汽车槽车或液化石油气铁路罐车用安全阀,一般选用全启式内装安全阀;

  ⑤采油井出口用安全阀,一般选用先导式安全阀;

  ⑥蒸汽发电设备的高压旁路安全阀,一般选用具有安全和控制双重功能的先导式安全阀;

  ⑦若要求对安全阀做定期开启试验时,应选用带提升扳手的安全阀。当介质压力达到开启压力的75%以上时,可利用提升扳手将阀瓣从阀座上略为提起,以检查安全阀开启的灵活性;

  ⑧若介质温度较高时,为了降低弹簧腔室的温度,一般当封闭式安全阀使用温度超过300℃及敞开式安全阀使用温度超过350℃时,应选用带散热器的安全阀;

  ⑨若安全阀出口背压是变动的,其变化量超过开启压力的10%时,应选用波纹管安全阀;

  ⑩若介质具有腐蚀性时,应选用波纹管安全阀,防止重要零件因受介质腐蚀而失效。

进口安全溢流阀参数:

  公称通径:DN15-DN40

  公称压力:1.6Mpa-60Mpa

  适用温度:-30℃-200℃

  适用介质:水、油品等

  阀体材质:铸钢、碳钢、不锈钢

  连接方式:法兰连接、丝扣螺纹

  安全阀整定压力分级表:

公称压力 整定压力分级(Mpa)
1.6Mpa 0.06-0.1 0.1-0.16 0.16-0.25 0.25-0.4 0.4-0.6 0.6-0.8 0.8-1.0 1.0-1.3 1.3-1.6
2.5Mpa >1.3-1.6 >1.6-2.0 >2.0-2.5
4.0Mpa >1.3-1.6 >1.6-2.0 >2.0-2.5 >2.5-3.2 >3.2-4.0
6.4Mpa >2.5-3.2 >3.2-4.0 >4.0-5.0 >5.0-6.4
10.0Mpa >4.0-5.0 >5.0-6.4 >6.4-8.0 >8.0-10
16.0Mpa >10-13 >13-16
32.0Mpa >16-19 >19-22 >22-25 >25-29 >29-32

进口安全溢流阀特性:


  AY42H,A802Y安全溢流阀在系统中起安全保护作用。当系统压力超过规定值时,安全阀顶开,将系统中的一部分气体排入大气,使系统压力不超过允许值,从而保证系统不因压力过高而发生事故。安全溢流阀的主要参数是排量,这个排量决定于阀座的口径和阀瓣的开启高度,由开启高度不同,又分为微启式和全启式两种。微启式是指阀瓣的开启高度为阀座喉径的1/40~l/20;全启式是指阀瓣的开启高度为阀座喉径的1/4。

注:此外形尺寸为1.6Mpa压力安全阀,如需更高压力尺寸图纸,敬请来电来函咨询。
主要连接外形和尺寸
单位:mm
DN 15 20 25 32 40
H(A802Y) 250   275   336
L1(A802Y) 90   113   157
H(A42H) 329 447 485 570
L1(A42H) 140 150 180 200

进口安全阀是承压设备、容器和管线上的较佳超压保护装置,当介质压力升高超过允许值时,安全阀自动开启,继而全量排放,防止压力继续升高,当压力降低至规定值时,安全阀及时自动关闭。美国巴赫安全阀设计、制造、验收技术标准符合GB/T 12243-2005的要求。
  订货须知:请您尽量了解口径、压力、使用介质及工况条件,以便我公司提供更准确、更有针对性的服务。以上阀门产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为阀门说明书的一部分,供选型参考之用。为了方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!




声明:本产品介绍中所有文字、数据、图片考虑到使用工况条件不同,难免会产生误差、不恰当或是有不充分的描述,故均适用于参考,同一种产品在不同的场合与工况有不同的搭配,如果您对本文中所提供的产品内容有任何疑问,如果您是非专业人士,欢迎您向本公司来电咨询,请您联系我们,我们将竭诚为您服务!
