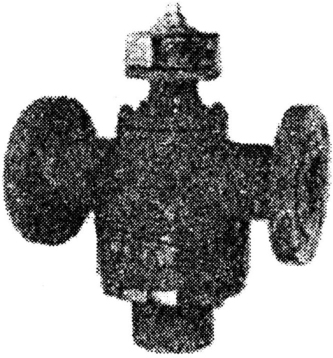

平衡阀是中央空调水系统中用来降低管网水力不平衡和防止管网系统承受过大压力的器件。其外形结构如图所示,它在旋转手轮下部带有旋转圈数的指示环。
平衡阀设置在管网中,其作用如下:
(1)流量调节和水力平衡作用
通过旋转手轮,可读出阀门的开度,对各分支管路间的流量分配和水力平衡进行有效的控制。
(2)流量测量作用
在平衡阀上设置有测压孔,通过测压孔测出压降值,按性能曲线图,即可得出对应的流量也可以用智能式电子压差流量计直接读出流量值。
(3)截止作用
可将阀门完全关闭,起到截止阀的作用。
(4)排污作用
在平衡阀上设置有排污口,打开排污口,可将管路的存水排除。
