　　使用说明书

　　1. 制造标准: GB/T12224-2005 JB/T7747-1995

　　2. 连接形式: 管接头内螺纹连接(NPT,G,Rc,Rp…)

　　3. 结构特征: 锥面或球面密封

　　4. 阀门检验和试验: GB/T13927-1992

　　5. 公称压力: ≤10000Psi

　　6. 适用工作温度: -29℃～+538℃

　　7. 适用介质: 水,油,气等腐蚀性与非腐蚀性介质

　　8. 公称通径: DN6,DN10,DN15,DN20,DN25

　　主要零件材料/Materials of main parts

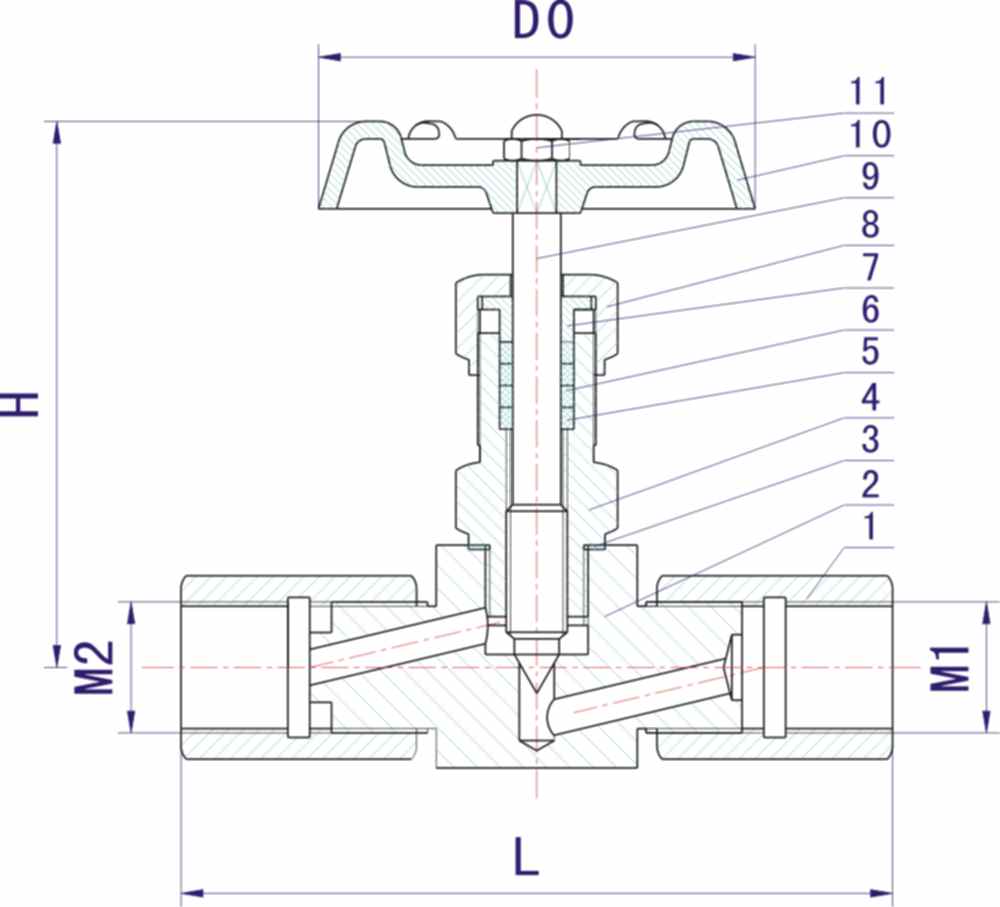

JJ-M1压力表针形截止阀

序号 NO.	零件名称 Part name	材质 Material
1	螺纹套Wrap	20# A105 SS304 SS304L SS316 SS316L
2	阀体 Body	20# A105 SS304 SS304L SS316 SS316L
3	阀盖垫片 Bonnet Gasket	紫铜(Red copper) PTFE RTFE
4	阀盖Bonnet	20# A105 SS304 SS304L SS316 SS316L
5	填料垫 Packing Seat	PTFE 柔性石墨(Expanded Graphite) 金属盘根(Matel and Graphite)
6	填料 Packing	PTFE 柔性石墨(Expanded Graphite)
7	填料压盖 Packing Gland	20# A105 SS304 SS304L SS316 SS316L
8	锁紧螺母 Lock Nut	20# A105 SS304 SS304L SS316 SS316L
9	阀杆 Stem	20# A105 SS304 SS304L SS316 SS316L
10	手轮 Handle	20# A105 SS304 SS304L SS316 SS316L
11	带帽螺母 Hooded Nut	20# A105 SS304 SS304L SS316 SS316L
