进口电动阀门的接线图及分类

电动阀门接线图说明

　　电动阀门接线方法是根据不同的运用要求以及现场工况不同所分类的，不同功能的电动执行器所选用的接线方法也都是不尽相同。用户应当对接线方面的相关知识有所了解，避免呈现不必要的毛病发生，一方面导致整个电路短路毛病;另一方面，可能会导致机器等烧坏而发生的巨大经济损失，乃至呈现更严重的事端。

电动阀门接线图分类：

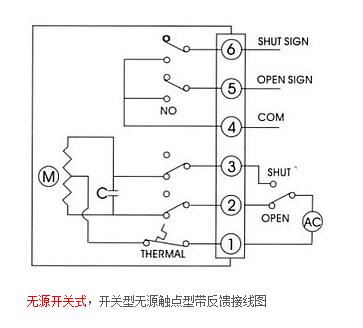

　　无源开关式(开关型带无源触点型反馈接线图)

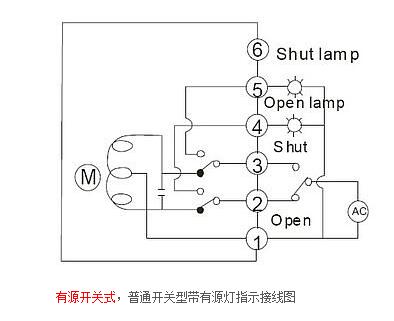

　　有源开关式(普通开关型带有源灯指示接线图)

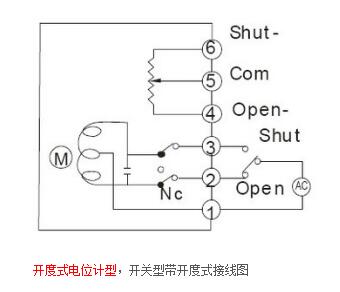

　　开度电位计型(开关型带开度式接线图)

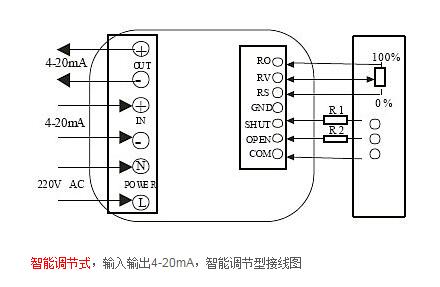

　　智能调节式(输入输出4-20mA智能调节型接线图)

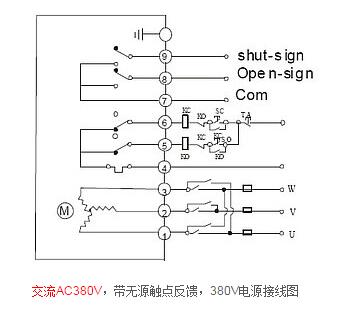

　　交流AC380V(带无源触点反馈380V电源接线图)

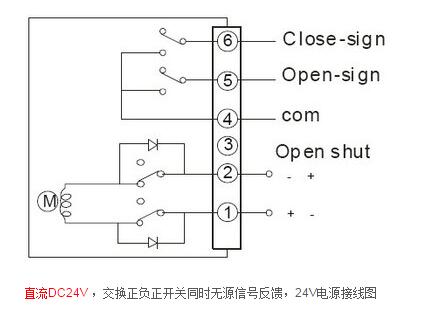

　　直流DC24V(交换正负开关同时无源信号反馈24V电源接线图)

　　电动阀门执行器按电源电压一般可分交流(AC110V、AC220V、AC380V)，直流(DC24V、DC12V)，按控制方法分为有源开关式、无源开关式、电位计型、调理型等。
