铸钢纵贯式自紧密封截止阀
设计与制造标准：
●设计与制造：BS1873 BS5160 GB12233
●法兰尺寸：ANSIB16.5 JB/T79 GB9113
●压力温度：ANSIB16.34
●结构长度：ANSIB16.10 BS1873 GB12221
●对焊连接尺寸：ANSIB16.10 BS1873 GB12221
●检验与实验：BS6755 GB/T13927

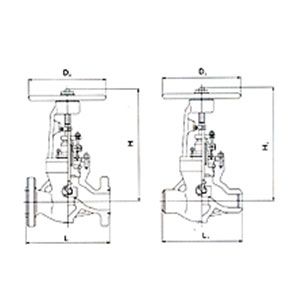

安装尺寸及重量：
| ANSI 1500Lb | ||||||||||
| NPS | 21/2 | 3 | 4 | 5 | 6 | 8 | ||||
| L1 | 340 | 390 | 480 | 580 | 630 | - | ||||
| L | 419 | 470 | 546 | 673 | 705 | 832 | ||||
| H1 | 800 | 820 | 910 | 985 | 1105 | - | ||||
| H | 460 | 555 | 640 | 780 | 905 | 1140 | ||||
| D0 | 400 | 450 | 500 | 560 | 630 | 800 | ||||
| Wt | 65 | 95 | 155 | 240 | 400 | 640 | ||||
| Wt1 | - | 160 | 240 | 270 | 440 | - | ||||
| ANSI 2500Lb | ||||||||||
| NPS | 21/2 | 3 | 4 | 5 | 6 | 8 | ||||
| L1 | 420 | 470 | 570 | 660 | 760 | - | ||||
| L | 508 | 578 | 673 | 794 | 914 | 890 | ||||
| H1 | 840 | 940 | 1045 | 1275 | 1400 | - | ||||
| H | 490 | 560 | 715 | 830 | 1070 | 1300 | ||||
| D0 | 400 | 450 | 560 | 630 | 800 | 800 | ||||
| Wt | 82 | 112 | 230 | 400 | 650 | 1100 | ||||
| Wt1 | 250 | 290 | 350 | 400 | 500 | - | ||||
| ANSI 2000Lb | ANSI 3500Lb | |||||||||
| NPS | 21/2 | 3 | 4 | 5 | 6 | 2 | 21/2 | 3 | 4 | 5 |
| L1 | 420 | 470 | 570 | 660 | 760 | 250 | 480 | 640 | 800 | 930 |
| L | - | - | - | - | - | - | - | - | - | - |
| H1 | 815 | 895 | 975 | 1045 | 1245 | 625 | 890 | 1030 | 1155 | 1315 |
| H | 815 | 895 | 975 | 1045 | 1245 | 625 | 890 | 1030 | 1155 | 1315 |
| D0 | 510 | 560 | 610 | 700 | 800 | 320 | 460 | 560 | 610 | 900 |
| Wt | 160 | 200 | 270 | 340 | 470 | 164 | 235 | 425 | 500 | 750 |
| Wt1 | - | - | - | - | - | - | - | - | - | - |
