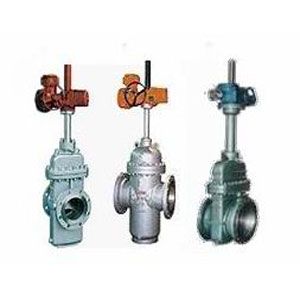

Z943/Z944/Z945F/H/Y电动平板闸阀/防爆型产品引用标准：
API 6D 管道阀门
JB/T5298 管线用钢制平板闸阀
ANSI B16.5a 管法兰及法兰管件
B/T79.1～79.2J 团体铸钢管法兰
GB/T13927 通用阀门 压力试验
JB/T9092 阀门的检验与试验
JB/TQ814 钢制平板闸阀产品质量分等
重要性能规范：
| 公称压力 | 产品型号 | |
| 1.0～16.0MPa 150～900Lb | 无导流孔 | Z9B43WF、Z9B43WD、Z9B43WY、Z9B43WbF、Z9B43WbY |
| 有导流孔 | Z9B43NF、Z9B43DF、Z9B43YF、Z9B43F、Z9B43D、Z9B43Y |
Z9B43F/H型防爆电动平板闸阀的细致资料：
| 压力等级 | 常温下压力试验MPa | 适用温度℃ | 适用介质 | |||||||
| 壳体 | 左密封 | 右密封 | 低压密 | “G"型 | “D"型 | 通俗型 | “KZ"型 | “Z"型 | ||
| 公称压力MPa | 1.0 | 1.5 | 1.1 | 1.1 | 0.6 | -29～250 | -45～121 | -29～121 | 含H2S和CO2＞500Mg/m3的介质 | 石油、自然气、水等 |
| 1.6 | 2.4 | 1.76 | 1.76 | 0.6 | ||||||
| 2.5 | 3.75 | 2.75 | 2.75 | 0.6 | ||||||
| 4.0 | 6.0 | 4.4 | 4.4 | 0.6 | ||||||
| 6.4 | 9.6 | 7.04 | 7.04 | 0.6 | ||||||
| 10.0 | 15.0 | 11.0 | 11.0 | 0.6 | ||||||
| 16.0 | 24.0 | 17.6 | 17.6 | 0.6 | ||||||
| 磅级 Lb | 150 | 2.93 | 2.07 | 2.07 | 0.6 | |||||
| 300 | 5.52 | 5.52 | 5.52 | 0.6 | ||||||
| 400 | 10.0 | 7.31 | 7.31 | 0.6 | ||||||
| 600 | 15.0 | 11.03 | 11.03 | 0.6 | ||||||
| 900 | 22.4 | 16.54 | 16.54 | 0.6 | ||||||
重要零件的材料说明：
| 零件名称 | 阀体、阀盖 | 闸板 | 阀杆 | 阀座 | 阀杆螺母 | 密封圈 | 填料 | 密封指 |
| “Z"型 | WCB | 合金钢特别处理 | 不锈钢 | 合金钢特别处理 | 铝青铜 | 添补四氟 | 添补四氟、膨胀石墨 | 耐油密封脂 |
| “KZ"型 | 抗硫不锈钢 | 抗硫密封脂 |
注：抗硫阀门型号前加“K"、调节型阀门型号前加“L"、耐磨型F后加“M"
