进口链轮刀闸阀

作者：valves 发布时间：2021-01-15 00:00:00点击：

格林巴赫托普，巴赫BACH进口泵阀品牌。

格林巴赫托普,专注于进口链轮刀闸阀制造商,,主要产品：水泵，阀门，水处理设备等系列产品的制造、销售、售后服务，进口链轮刀闸阀产品应用在化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水等领域。

产品详情

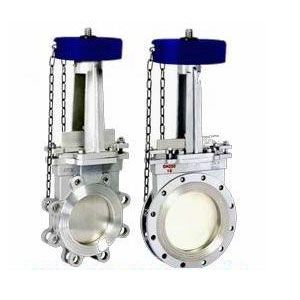

链轮刀闸阀（暗杆,对夹式,梅花形）设计紧凑、占有空间小、重量轻、易于安装、耐磨防堵措施完美，便于维修，使用寿命长。广泛应用于食品饮料、造纸、纸浆工业、工业污水、城市污水处理、化工厂、散状物料输送、飞灰处理行业。

链轮刀闸阀设计标准

法兰标准

GB/T 9113.1-2000

JB/T 79.1-1994

HG 20592-2009

ASME B 16.5 EN 10920-1:2001

强度及密封试验标准

JB/T 9092 -1999

硬度密封等级

MSS SP 81-2001 40ml/inch

压力-温度额定值

GB/T 12224 -2007

ASME B16.34 -2003

ISO 7005-1

结构长度标准

MSS SP 81-2001

GB/T 12221-2005 J16 链轮刀闸阀密封等级： V级 Ⅵ级

链轮刀闸阀特点：

1、采用全圆形的通道设计，刀板底端加工成刀刃，光洁度高，保证了优秀的密封性。

2、在刀板上端安装有PTFE、刮泥器，可防止粉尘砂砾等擦伤性物质进入填料盒。

3、聚胶脂或含Ni耐磨铸铁制成的耐磨折边锥体安装在刀闸阀的进口端，可防止颗粒物料直接冲刷在密封上，从而可改善的工作条件，延伸寿命。

4、根据必要，可在阀体周围设置多个冲洗口，直接用空气、蒸汽或水进行冲洗，防止沉淀物渐渐堆积，对于输入困难的流体分外适用。

5、刀型闸阀设计紧凑、占有空间小、重量轻、易于安装、耐磨防堵措施完美，便于维修，使用寿命长。广泛知足造纸、纸浆工业、工业污水和城市污水处理、化工厂、飞灰处理、散状物料输送、食品饮料工业的使用要求及工作条件苛放慢的环境条件下。

产品：PZL73H链轮刀闸阀

重要性能规范：

公称压力（MPa)	壳体试验（MPa)	密封试验（MPa)	工作温度	适用介质
1.0 1.6	1.5 2.4	1.1 1.8	≤100℃ ≤425℃	纸浆、污水、煤浆、灰、渣水混和物

重要零部件材质：

体、盖	闸阀	阀杆	密封面
不锈钢、碳钢、灰铸铁	碳钢、不锈钢	不锈钢	橡胶、四氟、不锈钢、硬质合金

重要形状及连接尺寸(mm)：PZL73H、PZL73X、PZL73Y、PZL43H、PZL43F、PZL43X
