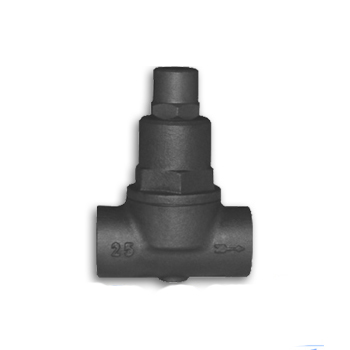

进口双金属温调式蒸汽疏水阀

---

进口双金属温调式蒸汽疏水阀

　　产品信息

　　产品型号：ml-5687

　　产品口径：DN15-DN50

　　产品压力：1.6Mpa

　　产品材质：碳钢 不锈钢

　　进口双金属温调式蒸汽疏水阀详情：

　　进口TB11双金属温调式蒸汽疏水阀根据温度的变化造成感受温双金属汽的变形，从而驱使阀芯作主复移位启闭阀座孔，达到阻汽排放。该阀适用于蒸汽主管线和过热蒸汽管线，能自动排除凝结水的排放温度，节能效果好。

　　进口疏水阀作用：当蒸汽冷凝时释放蒸发焓形成冷凝水，冷凝水中只含有饱和水焓，为了确保系统的较大传热效率，冷凝水必须从系统中排除。蒸汽中所携带的空气和其它不凝性气体在蒸汽和换热面上形成热阻层同样也必须从系统中排除。疏水阀的基本作用是将蒸汽系统中的凝结水、空气和二氧化碳气体尽快排出;同时较大限度地自动防止蒸汽的泄漏。



双金属温调式蒸汽疏水阀原理图

进口双金属温调式蒸汽疏水阀参数：

　　公称通径：DN15-DN50

　　公称压力：1.0Mpa-2.5Mpa

　　适用温度：-20℃≤T≤425 ℃

　　适用介质：水、蒸汽、油品

　　阀体材质：铸钢、碳钢、不锈钢

　　连接方式：丝扣螺纹

进口双金属温调式蒸汽疏水阀特性：

　　①热敏感元件采用进口材料，灵敏度高坚固耐用;

　　②阀前始终备凝结水，形成水封，无新鲜蒸汽泄漏;

　　③抗气性好，抗水击，并可任意角度安装。

a/图中曲线标注的编号（4、8、12等）代表相应工作压差下的排量及阀座代号
b/压差是指疏水阀的入口端与出口端的压力差
c/△t=N过冷度（冷凝水与饱和蒸汽的温度差）

进口双金属温调式蒸汽疏水阀尺寸：

主要连接外形和尺寸

单位：mm

DN	15	20	25	32	40	50
L	90	90	95

注：此外形尺寸为1.6Mpa压力疏水阀，如需更高压力尺寸图纸，敬请来电来函咨询。
进口疏水阀根据原理作用的不同，可分为以下三种类型：机械型、依靠蒸汽疏水阀内凝结水液位高度的变化而动作；热静力型、依靠液体温度的变化而动作；热动力型、依靠液体的热动力学性质的变化而动作，一个蒸汽疏水阀的排水能力不能满足要求时，可并联安装几个蒸汽疏水阀。
　　以上就是产品的各项参数、尺寸以及产品详情，为了方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
