进口电动截止阀

作者：valves 发布时间：2021-01-16 00:00:00点击：

格林巴赫托普，巴赫BACH进口泵阀品牌。

格林巴赫托普,专注于进口电动截止阀制造商,,主要产品：水泵，阀门，水处理设备等系列产品的制造、销售、售后服务，进口电动截止阀产品应用在化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水等领域。

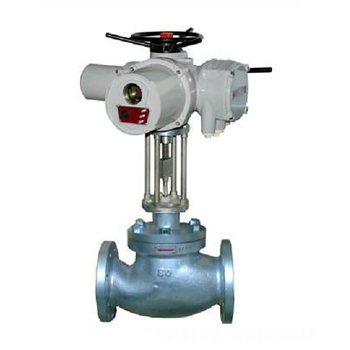

进口电动截止阀

　　品牌：美国BACH

　　进口电动截止阀详情：

　　进口电动闸阀是美国巴赫根据API6D标准生产的一款以电力为动能来实现开关和调节的截止阀也叫电动截止阀。通常用在需要频繁开闭需要实现大规模集中控制的场合。工作时，接入220VAC或380V电源即可控制运转，也可加入控制模块，输入控制信号(4-20mADC或1-5VDC)进行调节控制，还可以加装手轮，在必要时进行人为手动控制。根据不同的工艺要求选配不同的电动执行器：如开关型、信号反馈型、防爆型、调节型等。

　　进口电动截止阀参数：

　　公称通径：DN15-DN1500

　　公称压力：150LB-2500LB

　　设计温度：-29℃-600℃

　　连接方式：法兰、

　　适用介质：气、水、油、蒸汽、燃气、腐蚀性流体

　　电源电压： AC220V、AC380V

　　控制方式：开关型、无源触点型、阀位信号反馈型、智能调节型(输入输出4-20mA)

　　其它配置：防爆型电动执行器，带手动装置(无电源的情况下可手动开关阀门)

　　进口电动截止阀部件：

阀体阀盖	阀瓣	密封圈	阀杆	填料	适用介质	适用温度(≤℃)
WCB	WCB+D507M0	D577	2Crl3	柔性石墨	水、油品、蒸汽	425
CF3/CF8	CF3/CF8+Stellite12	CF3/CF8/Stellite6	F304/F304L	PTFE	硝酸类	200
CF8M/	CF8M+Stellite12	CF8M/Stel1ite6	F316	PTFE	磷酸类、碱类、混酸	200
CF3M	CF3M+Stellite12	CF3M/Stel1ite6	F316L	PTFE	磷酸类、尿素、甲铵液	200
铬钼钢	铬钼钢+Stellite12	Stel1ite6	铬钼钢	柔性石墨	水、油品、蒸汽	550

　　进口电动截止阀尺寸：

DN		150Lb 凸面法兰（RF）主要尺寸Dimensions（mm）								重量
mm	in	L	D	D₁	D₂	b	n-φd	H	D₀	Weight
15	1/2	108	89	60.5	35	11.2	4-16	241	100	6.9
20	3/4	117	98	69.9	43	12.7	4-16	241	100	9.8
25	1	127	108	79.2	51	14.2	4-16	242	125	13.5
32	1_1/4	140	117	89	63	16	4-16	280	160	19.5
40	1_1/2	165	127	98.6	73	17.5	4-16	286	160	28.5
50	2	203	152	120.7	92	19	4-19	368	200	18
65	2_1/2	216	178	139.7	105	22.4	4-19	387	200	30
80	3	241	190	152.4	127	24	4-19	411	250	41
100	4	292	229	190.5	157	24	4-19	454	250	64
125	5	356	254	216	186	24	8-22.5	455	350	86
150	6	406	279	241.3	216	25.4	8-22.5	541	350	113
200	8	495	343	298.5	270	28.4	8-22.5	651	450	178
250	10	622	406	362	324	30.2	12-25.4	800	450	270
300	12	698	483	431.8	381	32	12-25.4	1231	600	350
350	14	787	533	476.3	413	35	12-29	1450	600	460
400	16	914	597	539.8	470	36.6	26-29	1645	600	590
