【产品介绍】

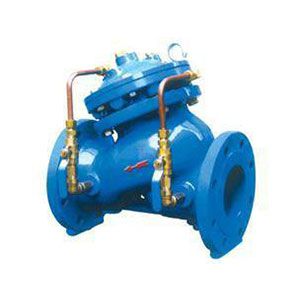

JD745X多功能水泵控制阀重要用于工矿、企业、高层建筑由水泵直接给排水体系中，具有截止阀、止回阀、电动阀和水锤消弭器四种功能。尤其适用于配套主动化控制体系，无需电气控制柜和外接动力，按常规主动启闭，具有速闭、缓闭及吸能腔三种防止和消弭水锤的功能，能有用进步体系安全可靠性，知足体系工程设备主动化控制要求。 JD745X由主阀和调节阀及接管体系组成，阀体采用直流式阀体，主阀控制室为膜片式或活塞式的双控制室结构，控制室比一样平常水力控制阀增长了一个，增长了对主阀的控制功能，实现了对水泵出口的缓慢开启、关闭。
重要用于高层建筑给水体系和其它给水体系的水泵出口管路上，防止和削弱水泵启闭时管线的水锤水击，防止水倒流珍爱水泵，维护管路安全。
【实行标准】
设计规范：QB/T219
结构长度：QB/T219
试验与检验：GB/T13927
法兰连接：JB/T79、GB9112～9131、HG20592、SH3406、ANSI B16.5
产品标识：GB/T 12220
供货规范：JB/T 7928
【产品特点】
1、消弭水锤结果好。将缓开、速闭、缓闭消弭水锤的技术原理一体化，防止开泵水锤和停泵水锤的产生
2、操作方便。只需操作水泵电机启闭按钮，阀门即按照水泵操作规程实现主动开闭
3、节能结果好。阀体采用了全通道流线型直流式设计，压力损失小，流量大，且体积小，重量轻 重要形状和连接尺寸
【技术参数】
| 公称压力(Mpa) | 壳体试验压力(MPa) | 密封试验压力(MPa) | 缓闭时间(s) | 最低动作压力(MPa) | 适用介质 | 介质温度(℃) |
| 1.0 | 1.5 | 1.1 | 3-60 (可调) | ≥0.07 | 水 | 0-80 |
| 1.6 | 2.4 | 1.76 | ||||
| 2.5 | 3.75 | 2.75 |
【重要零件材质】
| 零件名称 | 零件材料 |
| 阀体 阀盖 | HT200、QT350、WCB |
| 阀座 阀盘 | 铜合金/2Cr13 |
| 密封圈 O型圈 | 丁腈橡胶 |
| 阀杆 | 2Cr13 |
| 弹簧 | 50CrVA |
| 缸套 活塞（活塞型） | 2Cr13 |
| 膜片（膜片型） | 夹织物丁腈橡胶 |
| 调节阀 球阀 | 铜合金 |
| 过滤器 | 不锈钢 |
【连接尺寸】
JD745X多功能水泵控制阀连接尺寸(mm)
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| L | 205 | 216 | 250 | 320 | 365 | 415 | 500 | 605 | 698 | 787 | 914 | 978 | 978 | 1150 |
| H | 293 | 328 | 364 | 418 | 481 | 543 | 673 | 729 | 927 | 957 | 1188 | 1218 | 1256 | 1600 |
