产品概述
HS41X—16A防污隔断阀用于防止生活饮用水管道发生回流污染的安全装配，是我公司引进国外先辈技术自行研制开发的、安全可靠、防止饮用水回流污染的新鲜阀门，以确保生活饮用水的卫生和安全。
结构特点

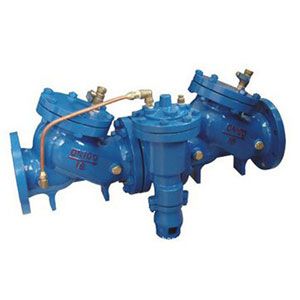

HS41X—16A安全型防污隔断阀是在两个止回阀之间加一个排水器组成。排水器上腔用高压软管与第一级止回阀进口端连接。第一、二级止回阀重要由阀体、阀盖、阀瓣、密封垫、弹簧等组成。排水器重要由阀体、阀盖、隔膜、阀瓣、密封板、阀芯、阀座、弹簧等组成。HS41X-16通俗型防污隔断阀为两个止回阀串联而成。
重要形状尺寸
| 型号 | DN | 16-AL | 16-L | D | Φ | n-d | h2 |
| HS41X-16A HS41X-16 | 50 | 455 | 165 | 165 | 125 | 4-Φ18 | 190 |
| 65 | 480 | 185 | 185 | 145 | 4-Φ18 | 200 | |
| 80 | 570 | 200 | 200 | 160 | 8-Φ18 | 225 | |
| 100 | 710 | 220 | 220 | 180 | 8-Φ18 | 248 | |
| 125 | 800 | 250 | 250 | 210 | 8-Φ18 | 276 | |
| 150 | 910 | 285 | 285 | 240 | 8-Φ23 | 308 | |
| 200 | 1090 | 340 | 340 | 295 | 12-Φ23 | 356 | |
| 250 | 1315 | 405 | 405 | 355 | 12-Φ25 | 410 | |
| 300 | 1475 | 460 | 460 | 410 | 12-Φ25 | 485 | |
| 350 | 1690 | 520 | 520 | 470 | 16-Φ25 | 528 | |
| 400 | 1860 | 580 | 580 | 525 | 16-Φ30 | 595 | |
| 500 | 2120 | 715 | 715 | 650 | 20-Φ34 | 665 |
