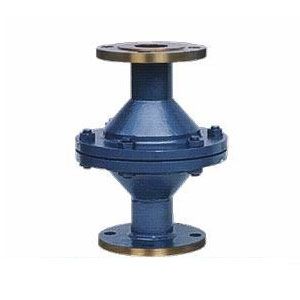

HGS-07网型管道阻火器细致资料
放空型管道阻火器适用范围：
放空型管道阻火器，又名HGS-07型管道网型阻火器，适用于管道、储存闪点低于28℃甲类、油品、氢氧液化类和闪点低于60℃。HGS.07管道网型阻火器是专用于加热炉的燃料气管道上。应安装在燃料气进入喷嘴前的燃料气管道上，以防止回火。
当喷嘴回火时，阻火器内金属网因为器壁效应转化为热能使火焰熄灭，防止因回火而引起燃料气管道内爆炸的伤害。
HGS-07管道网型阻火器技术要求:
1、阻爆性能合格，连接十三次试验每次都能阻火。
2、耐火性能好，耐烧，1个小时无回火。
HGS-07管道网型阻火器形状尺寸：
| 规格DN | 尺寸（mm） | ||
| D | K | H | |
| 20 | 105 | 105 | 309 |
| 25 | 115 | 115 | 309 |
| 32 | 135 | 135 | 347 |
| 40 | 145 | 145 | 357 |
| 50 | 160 | 160 | 351 |
| 65 | 180 | 180 | 435 |
| 80 | 195 | 195 | 441 |
| 100 | 215 | 215 | 437 |
| 150 | 280 | 280 | 490 |
