一、产品[空气泡沫产生器]的细致资料:
产品型号:PC型

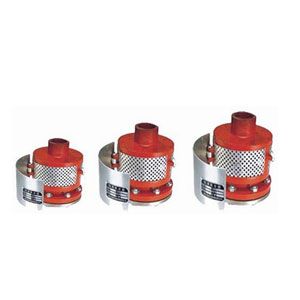

产品名称:空气泡沫产生器
产品特点:空气泡沫产生器装地油罐上,用于灭。
二、PC型空气泡沫产生器重要形状与法兰连接尺寸:
型号规格 | 图号 | 重量 | 技术条件 |
PC4(25升) | GKP-25 | 16 | 1、工作压力Kg/cm2时,混合液为4升/秒泡沫发生量25升。 |
PC8(50升) | GKP-50 | 22 | 1、工作压力5 Kg/cm2时,混合液为8升/秒泡沫发生量50升。 |
PC16(100升) | GKP-100 | 32 | 1、工作压力Kg/cm2时,混合液为8升/秒泡沫发生量100升。 |
PC24(150升) | GKP-150 | 40 | 1、工作压力Kg/cm2时,混合液为8升/秒泡沫发生量150升。 |
型号规格 | 安装尺寸(毫米) | |||||||
D | D1 | D2 | d | L | H | n | di | |
25升 | Φ130 | Φ110 | Φ160 | KG2″ | 216 | 170 | 4 | Φ14 |
50升 | Φ150 | Φ125 | Φ185 | KG21/2″ | 228 | 90 | 4 | Φ18 |
100升 | Φ200 | Φ175 | Φ235 | KG3″ | 230 | 210 | 8 | Φ18 |
150升 | Φ225 | Φ200 | Φ260 | KG4″ | 234 | 230 | 8 |
