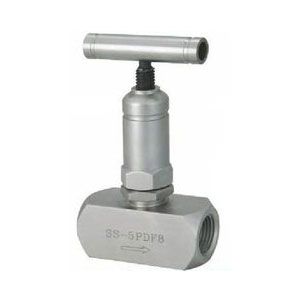

一、针型阀效果情势
二、技术说明
1、阀门设计参考Swagelok公司，检验根据API598标准。 完万能够知足国产代进口的各项性能要求。
2、采用硬质钴铬钨合金钢球阀瓣。硬度高，且能在介质冲刷过程中做三维旋转，进步了阀瓣抗苛刻工况冲蚀的性能，解决了密封面内漏题目。
3、阀体和接头（阀盖）采用斜面硬对硬密封，密封性能可靠。有用防止阀门外漏。
三、美标针型阀性能规范
单位：MPa
| 试验项目 | 压力值 |
| 公称压力 | PN |
| 壳体试验 | 1.5PN |
| 密封试验 | 1.1PN |
| 气压试验 | 0.6PN |
| 适用温度 | ?425℃ |
| 适用介质 | 水、蒸气、油品等 |
重要零件材料
| 型 号 | 阀体 | 接头 | 阀杆 | 螺帽 | 填料 |
| SS-6NBSW8T | 20# | 20# | 2Cr13 | 20# | 柔性石墨 |
| SS304 | SS304 | SS304 | SS304 | ||
| SS316 | SS304 | SS316 | SS304 |
重要形状尺寸
| 规 格 | SW | L1 | L | H | Do | 重量(kg) |
| DN6 | 14.1 | 9.6 | 60 | 92 | 63 | 0.6 |
| DN10 | 17.6 | 9.6 | 62 | 95 | 63 | 0.6 |
| DN15 | 21.8 | 9.6 | 80 | 108 | 89 | 1.1 |
