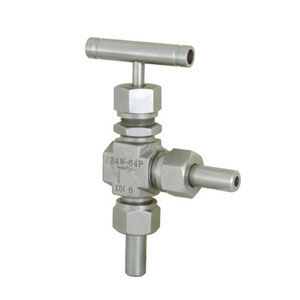

应用规范
连接情势：对焊式管接头；内螺纹连接
结构特性：锥面密封；浮动阀瓣;直角式通道
阀门检验和试验：GB/T 13927-1992
材料：碳钢按GB/T 12228-1989的规定
不锈钢GB/T 1220-1989的规定
三、性能规范
单位：MPa
| 试验项目 | 压力值 |
| 公称压力 | 16 |
| 壳体试验 | 24 |
| 密封试验 | 17.6 |
| 气压试验 | 9.6 |
| 适用温度 | ≤425℃ |
| 适用介质 | 水、蒸气、油品等 |
重要零件材料
| 型 号 | 阀体 | 接头 | 阀杆 | 螺帽 | 填料 |
| J24H-160 | 20# | 20# | 2Cr13 | 20# | 柔性石墨 |
| J24W-160P | SS304 | SS304 | SS304 | SS304 |
重要形状尺寸
| 型 号 | 阀体 | 接头 | 阀杆 | 螺帽 | 填料 |
| J24H-160 | 20# | 20# | 2Cr13 | 20# | 柔性石墨 |
| J24W-160P | SS304 | SS304 | SS304 | SS304 |
重要形状尺寸
| 规 格 | M | φ | L1 | L | H | Do | 重量(kg) |
| DN6 | M20×1.5 | φ14×4 | 70 | 70 | 96 | 63 | 1.0 |
| DN10 | M24×1.5 | φ18×4 | 80 | 80 | 115 | 78 | 1.2 |
| DN15 | M30×1.5 | φ22×4 | 90 | 90 | 122 | 100 | 2.2 |
| DN20 | M36×1.5 | φ28×4 | 110 | 110 | 156 | 110 | 3.8 |
| DN25 | M39×1.5 | φ33×4 | 115 | 115 | 170 | 140 | 4.5 |
