进口外螺纹针型阀

作者:valves 发布时间:2021-01-16 00:00:00点击:

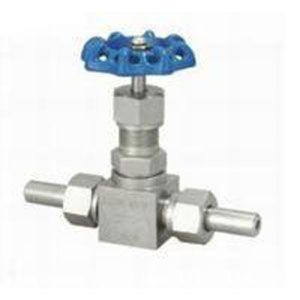

进口外螺纹针型阀
格林巴赫托普,巴赫BACH进口泵阀品牌。
格林巴赫托普,专注于进口外螺纹针型阀制造商,,主要产品:水泵,阀门,水处理设备等系列产品的制造、销售、售后服务,进口外螺纹针型阀产品应用在化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水等领域。

产品详情

产品用途:

J23W外螺纹针型阀安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能优秀等好处,是电站、油、化工装配和仪表测量管路中的一种先辈连接体例的阀门。

产品的性能及好处:

J23W外螺纹针型阀可用于对焊连接、外螺纹连接,多种的连接体例使的阀门安装拆卸方便、连接紧固、密封性能优秀等好处。是电站、油、化工装配和仪表测量管路中的一种先辈连接体例的阀门。外螺纹针型阀的密封性优秀,使用寿命长,即使密封面损坏后,也只必要替换易损零件,即可继承使用。安装时应使介质的流向与阀体上的箭头方向同等。

技术规范:

☆工作压力:≤6000PSI;

☆使用温度:-29℃~+570℃;

☆规格尺寸:¢4~¢25;

☆连接情势:接管对焊连接、外螺纹;

☆结构特性:锥面密封,运动阀瓣;

☆阀体材质:碳钢、不锈钢、铬钼钢等;

☆适用介质:水、油、气等腐蚀性与非腐蚀性介质;

☆制造标准:GB/T12224-2005、JB/T7747-1995;

☆阀门检测及试验标准:GB/T13927-1992;

重要零件材料Materialsformainparts

零件名称Part name阀杆、阀盖Stem,Bonnet阀杆、阀瓣Stem,Disc填料Packing
J23W-16P铬镍不锈钢
Cr.Ni Stainless steel
铬镍不锈钢
Cr.Ni Stainless steel
聚四氟乙稀、柔性石墨PTEF,Soft graphite
J23W-40、J23W-160优质碳钢
High grade carbon steel
铬不锈钢
Cr. Stainless steel

外螺纹针型阀重要性能规范Chief property and specifieation

型号
Type
公称压力(MPa)Nominal pressure试验压力PS(MPa)
Test pressure
工作压力(MPa)Working pressuer工作温度(℃)Working temperature适用介质Applicable mediun
壳体Shell密封(液)Seal密封(气)Seal
J23W-161.62.41.760.61.6P≤200℃液化石油气水、油品等Petroleun gas Water,Oil etc.
J23W-40P4.06.04.40.64.0
J23W-16016.017.617.60.616.0C≤425℃
J23W-320P32.048.035.20.632.0

外螺纹针型阀重要形状及连接尺寸Main external and connecting dimensions(mm)<TD style="BORDER-RIGHT: black 1pt solid; PADDING-RIGHT: 5.4pt; BORDER-TOP: medium none; PADDING-LEFT: 5.4pt; PADDING-BOTTOM: 0cm; BORDER-LEFT: medium none; WIDTH: 50.25pt; PADDING-TOP: 0cm; BORDER-BOTTOM: black 1pt solid; mso-border-left-alt: solid black .5pt; mso-border-top-alt: solid black .5pt; mso-border-alt: solid black .5pt; mso-border-themecolor: text1; mso-border-left-themecolor: text1; mso-border-top-themecolor: text1; mso-border-bottom-themecolor: text1; mso-border-right-themecolor: text1" vAlign=top

公称直径(mm)Nominal diameter尺    寸Dimensions重量(Kg)Weight
D0D1D2LH1H2M
6701461359610620×1.50.8
1080
