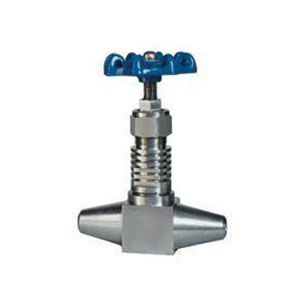

J61Y焊接式针型阀,是电力,电气,机电设备工程,电控设备工程中应用最多的阀门之一,因为其安装方便,制造合理,经济简单,所以大量使用在电力工程等管道中,本公司生产的J61W针型阀,外表美观,密封性能好,耐压高,拆装维护方便,特征:
1.制造标准:GB/T12224-2005JB/T3595-2002JB/T7747-95
2.连接情势:对焊连接
3.结构特征:锥面密封,上螺纹阀杆
4.阀门检验与试验:GB/T9092-99
5.工作压力:≤10000PSI
6.适用工作温度:-29℃~+538℃
7.适用工作介质:水,油,气等腐蚀性与非腐蚀性介质.
8.公称通径:DN6,DN10,DN15,DN20,DN25…
重要零件材料/Materialsofmainparts
序号 | 零件名称 | 材质 |
1 | 阀体 | 20# A105 SS304 SS304L SS316 SS316L |
2 | 阀盖垫片 | 紫铜 PTFE |
3 | 阀盖 | 20# A105 SS304 SS304L SS316 SS316L |
4 | 填料 | PTFE 柔性石墨 |
5 | 填料垫 | PTFE 柔性石墨金属盘根 |
6 | 填料压盖 | 20# A105 SS304 SS304L SS316 SS316L |
7 | 锁紧螺母 | 20# A105 SS304 SS304L SS316 SS316L |
8 | 阀杆 | 20# A105 SS304 SS304L SS316 SS316L |
9 | 手轮 | 20# A105 SS304 SS304L SS316 SS316L |
10 | 带帽螺母 | 20# A105 SS304 SS304L SS316 SS316L |
ITEM NO. | 公称通径 DN | ø | H | L | D0 |
J61Y | DN6 | 10 | 110 | 100 | 80 |
J61Y | DN10 | 14 | 145 | 110 | 100 |
J61Y | DN15 | 16 | 165 | 120 | 110 |
J61Y | DN20 | 20 | 180 | 140 | 130 |
