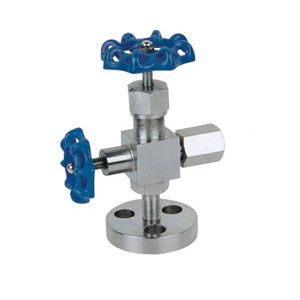

一、J49W法兰压力计截止阀的用途：
工作原理技术性能和J29压力计用截止阀雷同，其结构基原形同。所不同的只是连接情势不同，该阀一端用焊纹连接另一端则用法兰连接。
二、J49W法兰压力计截止阀性能规范：
| 试验项目 | 压力值 |
| 公称压力 | PN |
| 壳体试验 | 1.5PN |
| 密封试验 | 1.1PN |
| 气压试验 | 0.6PN |
| 适用温度 | ≤180°C |
| 适用介质 | 水、蒸气、油品等 |
三、J49W法兰压力计截止阀重要形状尺寸：
| 规格 | M1 | A | B | C | N-￠ | L1 | L2 | H | D0 | 重量（KG） |
| DN6 | M20×1.5 | 42 | 70 | 16 | 3-￠16 | 62 | 60 | 86 | 63 | 1.2 |
| DN10 | M20×1.5 | 42 | 70 | 16 | 3-￠16 | 62 | 60 | 86 | 63 | 1.2 |
