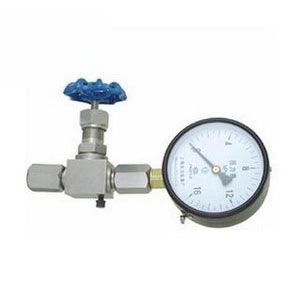

产品介绍
JJM1压力表截止阀重要零件材料
| 零件名称 | 阀体、阀盖、 螺栓 | 阀杆、阀瓣、 密封圈 | 填料 | 垫片 | 手柄 |
| JJM1-160-DN5 | 铬镍不锈钢 | 不锈钢 | 聚四氟乙稀、 柔性石墨 | 橡胶石棉板 | 优质碳钢 |
JJM1压力表截止阀重要性能规范
| 型号 | 公称压力(Mpa) | 试验压力PS(Mpa) | 工作压力(Mpa) | 工作温度(℃) | 适用介质 | ||
| 壳体 | 密封（液 | 密封（气） | |||||
| JJM1-160-DN5 | 16.0 | 24.0 | 17.6 | 0.6 | 16.0 | P≤200℃ | 液化石油气水、油品等 |
| C≤425℃ | |||||||
JJM1压力表截止阀重要形状及连接尺寸(mm)
| 型号 | 公称直径DN(mm) | 尺寸 | 重量(Kg) | |||||||
| L1 | Do | L2 | H | H1 | L3 | M1 | M2 | |||
| JJM1-160 | 5 | 116 | 65 | 85 | 98 | 105 | 40 | M20×1.5左 | M20×1.5 | |
| 1.0 | ||||||||||
