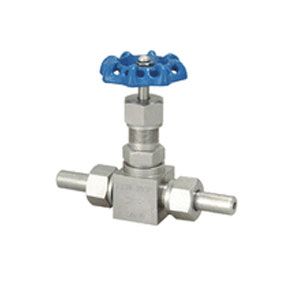

J21W外螺纹针型阀密封性优秀，一样平常用于较小流量，较高压力的气体或液体（如蒸汽、油品）介质的密封。该阀种类一样平常分为通俗截止阀、针型截止阀、角式针型阀、仪表针型阀、波纹管针型阀、阀组等。针型截止阀的密封性优秀，使用寿命长，即使密封面损坏后，也只必要替换易损零件，即可继承使用。卡套式仪表阀门具有安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能优秀等好处，是电站、炼油、化工装配和仪表测量管路中的一种先辈连接体例的阀门。手动截止阀、球阀可安装在管路的任何位置上。
| J21W外螺纹针型阀零件名称 | 阀杆、阀盖 | 阀杆、阀瓣 | 填料 |
| J21W/J23W-16P | 铬镍不锈钢 | 铬镍不锈钢 | 聚四氟乙稀、柔性石墨 |
| J21W/J23W-40、J23W-160 | 优质碳钢 | 铬不锈钢 |
重要性能规范
| 型号 | 公称压力(MPa) | 试验压力PS(MPa) | 工作压力(MPa) | 工作温度(℃) | 适用介质 | ||
| 壳体 | 密封(液) | 密封(气) | |||||
| J21W/J23W-16 | 1.6 | 2.4 | 1.76 | 0.6 | 1.6 | P≤200℃ | 液化石油气水、油品等 |
| J21W/J23W-40P | 4.0 | 6.0 | 4.4 | 0.6 | 4.0 | ||
| J21W/J23W-160 | 16.0 | 17.6 | 17.6 | 0.6 | 16.0 | C≤425℃ | |
| J21W/J23W-320P | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | ||
重要形状及连接尺寸(mm)
| 公称直径(mm) | 尺寸 | 重量(Kg) | ||||||
| D0 | D1 | D2 | L | H1 | H2 | M | ||
| 6 | 70 | 14 | 6 | 135 | 96 | 106 | 20×1.5 | 0.8 |
| 10 | 80 | 18 | 10 | 156 | 115 | 125 | 24×1.5 | 1.1 |
| 15 | 100 | 22 | 15 | 180 | 122 | 132 | 30×2 | 2.0 |
| 20 | 110 | 28 | 18 | 185 | 156 | 166 | 36×2 | 3.0 |
| 25 | 140 | 33 | 22 | 185 | 169 | 180 | 42×2 | 3.2 |
