进口超薄型保温球阀

作者:valves 发布时间:2021-01-16 00:00:00点击:

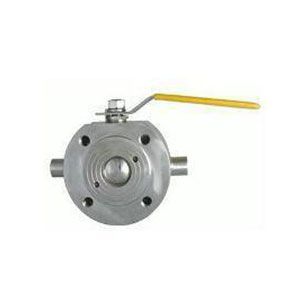

进口超薄型保温球阀
格林巴赫托普,巴赫BACH进口泵阀品牌。
格林巴赫托普,专注于进口超薄型保温球阀制造商,,主要产品:水泵,阀门,水处理设备等系列产品的制造、销售、售后服务,进口超薄型保温球阀产品应用在化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水等领域。

产品详情

BQ71F超薄型保温球阀重要作用是输送在常温状况下会凝固、易结晶的介质。意式超薄型保温球阀的两端法兰之间焊装一个金属夹套,在保温球阀的侧面、底部装有夹套的连接口,用于蒸汽的进出,其它保温、保冷介质,确保阀内介质能够正常工作。保温夹套球阀具有优秀的保温保冷特征,且阀门的通径与管径同等,同时又能有用降低管路中介质热量损失,确保浓厚介质流通正常。

①产品型号:BQ71F ②公称压力:1.6Mpa-2.5MPa ③温度范围:-20-232℃-350℃ ④适用介质:水、油、气及某些腐蚀性液体(W.O.G)

BQ71F超薄型保温球阀重要作用是输送在常温状况下会凝固、易结晶的介质。意式超薄型保温球阀的两端法兰之间焊装一个金属夹套,在保温球阀的侧面、底部装有夹套的连接口,用于蒸汽的进出,其它保温、保冷介质,确保阀内介质能够正常工作。保温夹套球阀具有优秀的保温保冷特征,且阀门的通径与管径同等,同时又能有用降低管路中介质热量损失,确保浓厚介质流通正常。

①产品型号:BQ71F ②公称压力:1.6Mpa-2.5MPa ③温度范围:-20-232℃-350℃ ④适用介质:水、油、气及某些腐蚀性液体(W.O.G)

意式超薄型保温球阀重要零件材料:

序号NO零件名称材质
1阀体不锈钢CF8M/CF8碳钢WCB
2不锈钢316/304不锈钢SS304
3密封垫聚四氟乙烯PTFE聚四氟乙烯PTFE
4阀杆不锈钢316/304不锈钢SS304
5填料不锈钢PTFE聚四氟乙烯PTFE
6定位锁不锈钢304不锈钢SS304
7手柄不锈钢304不锈钢SS304
8阀杆螺母不锈钢304不锈钢SS304
9填料压盖不锈钢304不锈钢SS304
10手柄套塑料Plastic塑料Plastic
11密封瓶帽不锈钢316/304不锈钢SS304
12垫圈聚四氟乙烯PTFE聚四氟乙烯PTFE

BQ71F保温球阀重要形状及连接尺寸:

尺寸15/1/2“20/3/4”25/1“32/11/4"40/11/2"50/2“65/21/2"80/3”100/4“125/5”150/6”200/8“
d151923.5303645586776100125195
L3238.54555627295120145200225275
D95105115135145160180195215245280335
D1657585100110125145160180210240295
D24555657885100120135155185210265
H6270798692102158172187200240278
E1101251351501501802503003506508401000
b141416161820222424262628
z-d14-144-144-144-184-184-184-188-188-188-188-2312-20
l222333333333
2-G3/83/83/81/21/21/21/21/21/21/21/21/2

声明:本产品介绍中所有文字、数据、图片考虑到使用工况条件不同,难免会产生误差、不恰当或是有不充分的描述,故均适用于参考,同一种产品在不同的场合与工况有不同的搭配,如果您对本文中所提供的产品内容有任何疑问,如果您是非专业人士,欢迎您向本公司来电咨询,请您联系我们,我们将竭诚为您服务!
