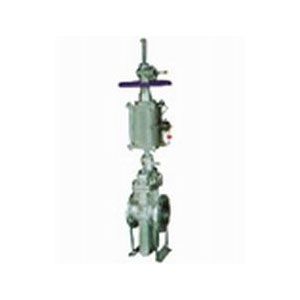

板闸阀是一种关闭件为平行闸阀的滑动阀。其关闭件分单闸板和撑开式的双闸板，有导流孔平板闸阀，主动实现通球扫线，无导流孔平板闸阀用于不必要通球清管的管线上。并可密封面注入密封脂辅助密封双重珍爱，密封更可靠。材料按MRO175-90《油田设备用抗硫应力裂纹的金属材料》。
产品型号/技术参数
| 抗硫阀门 | 阀类 | 传动体例 | 连结情势 | 阀芯结构 | 平板结构 | 公称压力（MPa） | 阀体材料 | |
| K | 平板 闸阀 | 气动带 手动 | 法兰 | 单阀板-3 双阀板-4 | 无导流 孔-W 有导流 孔-不注 | 1.6 2.5 10.0 4.0 16.0 6.4 20.0 | WCB-C | |
| 公称通径DN(mm/in) | 150～800/2～32 | |||||||
| 适用温度℃ | -29～121、-70～250 | |||||||
| 适用介质 | 油品、蒸汽、自然气、石油、液化气 | |||||||
| 主 要 零 件 材 料 | 使用标准 | H2S和CO2总含量为20～500mg/m3 | H2S和CO2总含量大于500mg/m3 | |||||
| 阀体、阀盖 | WCB | ZG1Cr5Mo | ||||||
| 阀板 | ZG2Cr13(外观抗蚀处理) | ZG1Cr18Ni9Ti(外观堆焊D802) | ||||||
| 阀杆 | 2Cr13(外观抗蚀处理) | 316 | ||||||
| 阀座 | 堆焊507(外观抗蚀处理) | 外观堆焊507(外观抗蚀处理) | ||||||
| 密封圈 | 添补四氟、丁腈橡胶 | 添补四氧、氟橡胶 | ||||||
| 填料 | 膨胀石墨、添补四氟 | |||||||
| 阀杆螺母 | ZCuAI9Mn2 | |||||||
| 密封脂 | 耐油密封脂 | 抗硫密封脂 | ||||||
| 中法兰螺栓 | 35CrMoA | |||||||
| 中法兰螺母 | 35 | |||||||
| 实行标准 | 按表2 | |||||||
说明：KZ6s43型单闸板有导流孔气动带手动平板闸阀； KZ6s44型双闸板有导流孔气动带手动平板闸阀； KZ6s43W型单闸板无导流孔气动带手动平板闸阀； KZ6s44W型双闸板无导流孔气动带手动平板闸阀。
形状尺寸
| 公称(DN/mm） | 20 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | |||
| L/mm | 1.6、2.5 MPa(150Lb | 165 | 165 | 178 | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 | 406 | 462 | 457 | 508 | 610 | 660 | ||
| 4.0、6.4 MPa(300Lb | 165 | 165 | 178 | 216 | 241 | 283 | 305 | 381 | 403 | 419 | 457 | 502 | 762 | 838 | 914 | 991 | 1143 | 1346 | 1524 | |||
| 4.0、6.4 10.0MPa | 165 | 165 | 250 | 250 | 280 | 310 | 350 | 400 | 450 | 550 | 650 | 750 | 850 | 950 | 1050 | 1150 | 1350 | 1450 | 1650 | |||
| 100、600Lb | 216 | 229 | 241 | 292 | 330 | 356 | 432 | 508 | 559 | 660 | 787 | 838 | 889 | 991 | 1092 | 1194 | 1397 | 1549 | ||||
| 10.0、 20.0MPa | 250 | 250 | 280 | 280 | 315 | 380 | 425 | 480 | 530 | 620 | 730 | 850 | 980 | 1100 | 1200 | 1250 | 1450 | |||||
| 900、 1500Lb | 229 | 267 | 292 | 330 | 356 | 381 | 457 | 559 | 610 | 737 | 838 | 965 | 1029 | 1130 | 1219 | 1321 | 1549 | |||||
| H/mm | 1.6、2.5、 4.0MPa | 547 | 559 | 571 | 584 | 643 | 679 | 863 | 940 | 1030 | 1277 | 1491 | 1701 | 1875 | 2180 | 2520 | 2860 | 3450 | 3960 | 4550 | ||
| 6.4、 10.0MPa | 547 | 559 | 571 | 584 | 634 | 679 | 863 | 970 | 1040 | 1282 | 1495 | 1965 | 2185 | 2573 | 2926 | 3280 | 3800 | 4030 | 4950 | |||
| 16.0、 20.0MPa | 590 | 640 | 680 | 870 | 980 | 1100 | 1315 | 1605 | 1925 | 2280 | 2580 | 3030 | 3480 | 4400 | ||||||||
| 备注 | 法兰连接尺寸连接按JB/T 79.1、2 | |||||||||||||||||||||
