一、结构特点及应用范围

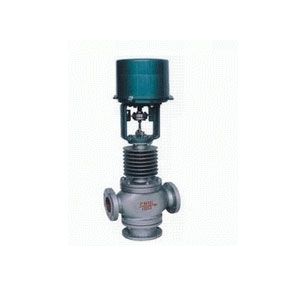

ZRSF（H）型电子式电动三通调节阀是由3810L系列电子式电动实行机构和三通阀组成，电动实行机构内有伺服体系，无须另配伺服放大器，电子式控制单元被设计成匣子情势，并用树脂浇铸，驱动量反馈检测采用高性能导电塑料电位器，是具有1/250分辨能力的高可靠性产品，连线极为简单，只需配DC4~20mA或DC1~5V输入旌旗灯号及220AC单相电源即可控制运转，调节阀有合流与分流两种作用体例，在某些场合可以代替两个二通阀和一个三通阀接管而得到广泛运用。
二、重要技术参数与性能指标
| 公称通径DN | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |||||
| 阀座直径dn (mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |||||
| 额定流量 系数Kv | 合流 | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 | 800 | 1280 | ||||
| 分流 | 85 | 135 | 210 | 340 | 535 | 800 | 1280 | ||||||||||
| 行程mm | 16 | 25 | 40 | 60 | 100 | ||||||||||||
| 许可压差△MPa | ≤公称压力MPa | ||||||||||||||||
| 基本偏差% | ±2.5 | ||||||||||||||||
| 回差% | 2.5 | ||||||||||||||||
| 死区% | 1.0 | ||||||||||||||||
| 始尽头误差% | ±2.5 | ||||||||||||||||
| 额定行程误差% | 2.5 | ||||||||||||||||
| 许可走漏量Q | Kv值的0.05% | ||||||||||||||||
| 可调范围 | 30:1 | ||||||||||||||||
| 公称压力 介质温度 阀体材料 | 1.6MPa | 常温－20℃~＋200℃ 铸铁HT200 | |||||||||||||||
| 4.0MPa | 常温-20℃~＋200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti | ||||||||||||||||
| 中温-40℃~＋450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti | |||||||||||||||||
| 6.4MPa | 常温-20℃~＋200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti | ||||||||||||||||
| 中温-40℃~＋450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti | |||||||||||||||||
三、许可压差
| 公称通径 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | ||
| 阀座直径（mm） | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 实行机构 | 许可压差ΔP（Mpa） | |||||||||||
| 381LSA-20 | 3.20 | 2.20 | 1.47 | 0.94 | ||||||||
| 381LSB-50 | 1.38 | 0.94 | 0.61 | |||||||||
| 381LSC-65 | 0.51 | 0.36 | ||||||||||
| 381LSC-99 | 0.31 | |||||||||||
| 381LSC-160 | 0.32 | 0.22 | ||||||||||
四、ZRSH三通合流调节阀形状尺寸
| 公称 通径（DN） | L | D | H1 | H | |||||
| PN（Mpa） | PN（Mpa） | 常温 | 中温 | ||||||
| 1.6 | 4.0 | 6.4 | 1.6 | 4.0 | 6.4 | ||||
| 25 | 185 | 190 | 200 | 225 | 140 | 150 | 160 | 555 | 707 |
| 32 | 200 | 200 | 210 | 225 | 150 | 160 | 170 | 561 | 709 |
| 40 | 220 | 220 | 235 | 225 | 160 | 170 | 180 | 660 | 812 |
| 50 | 250 | 255 | 265 | 255 | 180 | 190 | 200 | 675 | 827 |
| 65 | 275 | 285 | 295 | 255 | 200 | 210 | 220 | 863 | 1027 |
| 80 | 300 | 310 | 320 | 255 | 210 | 230 | 240 | 868 | 1032 |
| 100 | 350 | 360 | 370 | 255 | 220 | 250 | 260 | 872 | 1036 |
| 125 | 410 | 430 | 440 | 255 | 260 | 300 | 300 | 905 | 1200 |
| 150 | 450 | 465 | 475 | 310 | 280 | 320 | 320 | 920 | 1135 |
| 200 | 550 | 560 | 570 | 310 | 320 | 380 | 380 | 950 | 1165 |
| 250 | 635 | 660 | 670 | 310 | 475 | 475 | 1203 | 1485 | |
| 300 | 720 | 740 | 740 | 310 | 585 | 585 | 1265 | 1557 | |
五、ZRSF三通分流调节阀形状尺寸
| 公称 通径（DN） | L | D | H1 | H | ||||
| PN（Pma） | PN（Mpa） | |||||||
| 1.6 | 4.0 | 6.4 | 1.6 | 4.0 | 6.4 | |||
| 80 | 300 | 310 | 320 | 255 | 225 | 250 | 265 | 885 |
| 100 | 350 | 350 | 370 | 255 | 245 | 275 | 285 | 897 |
| 125 | 410 | 425 | 440 | 255 | 285 | 320 | 325 | 931 |
| 150 | 450 | 460 | 475 | 310 | 305 | 340 | 345 | 945 |
| 200 | 550 | 560 | 570 | 310 | 350 | 400 | 410 | 979 |
| 250 | 635 | 660 | 670 | 310 | 540 | 540 | 1268 | |
| 300 | 720 | 740 | 770 | 310 | 612 | 612 | 1294 | |
六、型号编制说明
| Z | D | S | F | 40 | P | G |
| 自控阀门 | 实行机构类型： | 位移特性： | 阀门结构情势 | 公称压力： | 阀体材质： | 温度类型： |
| D：透露表现PS系列 | S：透露表现直行程 | F：透露表现分流阀 | 16：透露表现1..6MPa | C：透露表现碳钢 | G：透露表现中温型 | |
| R： 透露表现3810系列 | H：透露表现合流阀 | 40：透露表现4..0MPa | P：透露表现不锈钢 | 常温省略 | ||
| H：透露表现DKZ系列 | 64：透露表现6.4MPa | 铸铁省略 | ||||
| C：透露表现其它实行机构系列 |
