进口电子式电动型调节球阀_上海沪贡阀门制造有限公司（2021版）

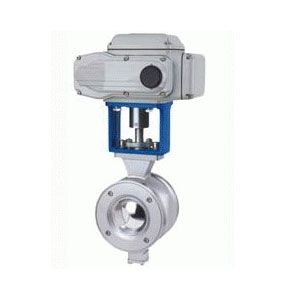

ZAJV电子式电动V型调节球阀，配用MDR系列电动实行机构，无需另配伺服放大器，有输入控制旌旗灯号（4-20mADC或1-5ADC）及单相电源即可控制运转，实现对压力、流量、温度、液位等参数的调节。阀芯上开有V型切口，与硬密封阀座相对转动产生剪切力，可将纤维切断，防止卡死。具有流通能力，调节精度高，可调比大，密封性好，重量轻等特点。适用于除小口径，角型、三通连接外的大部分场合，是替换进口产品的最佳产品，分外适用于泥浆和含有纤维性介质，以及含有细小固体悬浮物介质的调节。广泛应用于造纸业、制糖、石油、化工、冶金等行业的工业过程主动控制体系中。

一、阀体

公称通径；25-300mm

公称压力：PN1.6—6.4MPa

连接情势：法兰式按JB/T79.2-94凹或按JB78-5P对夹式

材料：WCB ZG1Gr18Ni9Ti CF3M

填料：V型聚四氟乙烯填料,含浸聚四氟乙烯填料,石棉编织填料。耐高温碳纤维填料

温度：常温：-20℃~+120℃ 散热：+200℃~+450℃

二、阀内组件

阀芯情势：V形缺口半球体

流量特征：等百分比特征。

球体阀杆2Cr13 1Cr18Ni9Ti oCr17Ni12Mo2(316L)

金属阀座材料：与阀杆材料雷同，密封堆焊钴铬硬质合金，非金属阀材料，加强聚四氟乙烯。

三、实行机构

类型：可选用PSQ系列、MDR、3810系列角行程实行机构。

防爆型选3810系列。

四、V形球阀规格参数表：

公称通径DN	25	32	40	50	65		80	100	125	150		200	250		300
流量系数（Kv）	25	40	63	100	160		250	350	680	990		1600	2500		4000
动作范围	0-90°
许可压差△P	小于公称压力（1.6MPa）
走漏量Q	按API598标准测试无走漏
环境温度℃	-20~60℃
基本偏差	±2%
回差	±2%
死区	1%
可调范围	250:1
配用实行机构	PSQ101, 3810RSA-05 MDR-05~10					PSQ201 381RSC-30 MDR-20～30					PSQ301 3810RSC-50 MDR-40			PSQ701 MDR-60

五、ZAJV电子式电动V型调节阀形状尺寸

公称通径DN	L	MDR		H1	D1	Z-ød
公称通径DN	L	H	L1	H1	D1	1.6MPa
25	102	277	208	60	85	4-14
32	102	295	208	65	100	4-18
40	114	305	208	75	110	4-18
50	124	364	208	95	125	4-18
65	143	379	208	105	145	4-18
80	165	389	256	120	160	8-18
100	194	402	256	140	180	8-18
125	213	426	256	165	210	8-18
150	229	445	256	185	240	8-23
200	243	465	256	205	295	12-23
250	297	610	346	240	355	12-25
300	338	660	346	290	410	12-25

六、型号编制说明

Z	A	J	V	9	11	F	16	P	G
自控阀门	实行机构类型	位移特性	阀门代号	传动情势	连接情势	密封面材料	公称压力	阀体材质	温度类型
	D：透露表现 PS系列	J：透露表现角行程	Q：透露表现球阀	9：透露表现电动	41：透露表现法兰	F：透露表现四氟乙烯	16：透露表现 1.6MPa	C：透露表现碳钢	G：透露表现中温型常温省略
	R：透露表现 3810系列		D：透露表现碟阀	6：透露表现气动	11：透露表现丝扣	H：透露表现金属硬密封	25：透露表现 2.5MPa	P：透露表现不锈钢
	A：透露表现 MDR系列		V：透露表现 V形球阀		71：透露表现对夹式		40：透露表现 4.0Mpa
							64：透露表现 6.4MPa
