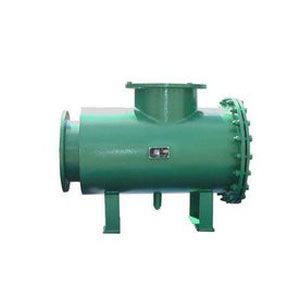

卧式角通除污器用来消灭、过滤管路中杂质和污物,以保证体系内水质清洁,削减阻力并防止堵塞管路。卧式角通除污器具有阻力小、重量轻、安装调试方便等特点,分外是排污方便、敏捷,可一直机操作并可反向冲刷滤网,使之不堵塞,对延续运行的体系更为适用,广泛应用于工业及民用建筑采暖体系。
卧式角通除污器结构特性及工作原理:
卧式角通除污器重要由滤网、阀门、筒体、排污装配组成。滤网和筒体材料根据用户必要可以使用碳钢或不锈钢制造;法兰材料为碳钢结构,外观光洁;阀门重要用于改变介质在除污器内的流动方向;整机密封材料由石棉板和橡胶密封,密封性能优秀。
当除污器工作时阀门处于开启状况,介质进入除污器经过出口;当除污器需排污时,阀门处于关闭状况,介质亦经滤网过滤通过阀板周边间隙改变流向,反向经滤网,开启排污阀,排除杂质,整个过程处于一直止活动。
技术特性及安装尺寸:
卧式角通除污器设计参数为:设计压力1.6MPa ;设计温度为150℃;阻力<0.025MPa;滤网孔径d=3mm。滤网流通面积是进口管面积的4倍,特别规格订货时提出。
