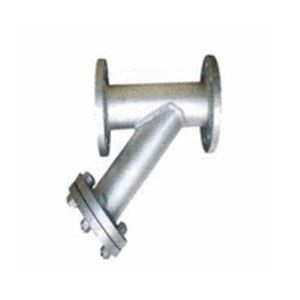

【SCB异径法兰连接过滤器-产品说明】
异径T型过滤器是除去液体中少量固体颗粒的小型设备，可珍爱设备的正常工作，当流体进入置有肯定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当必要清洗时，只要将可拆卸的滤筒掏出，处理后重新装入即可，因此，使用维护极为方便。
【SCB异径法兰连接过滤器-重要形状尺寸】
| 公称通径 D×D | PN1.6-4.0MPa | 管塞 | ||
| δ | L | H | ||
| 40×32 | 48/4×36/4 | 210 | 190 | ZG3/8″ ZG3/8″ ZG3/8″ ZG3/8″ ZG3/4″ ZG3/4″ ZG3/4″ ZG3/4″ ZG3/4″ ZG3/4″ ZG3/4″ ZG3/4″ ZG3/4″ ZG3/4″ ZG3/4″ ZG3/4″ ZG3/4″ ZG3/4″ ZG3/4″ ZG3/4″ ZG3/4″ ZG3/4″ ZG3/4″ ZG3/4″ ZG3/4″ |
| 50×40 | 57/4×48/4 | 210 | 190 | |
| 80×50 | 89/6.5×60/5 | 220 | 200 | |
| 80×65 | 89/6.5×76/6 | 220 | 200 | |
| 100×50 | 114/7×60/5 | 250 | 230 | |
| 100×65 | 114/7×76/5 | 250 | 230 | |
| 100×80 | 114/7×89/6.5 | 250 | 230 | |
| 150×65 | 168/7×76/6 | 320 | 300 | |
| 150×80 | 168/7×89/6.5 | 320 | 300 | |
| 150×100 | 168/7×108/7 | 320 | 300 | |
| 150×125 | 168/7×133/6.5 | 320 | 300 | |
| 200×80 | 219/8×89/6.5 | 390 | 340 | |
| 200×100 | 219/8×108/7 | 390 | 340 | |
| 200×125 | 219/8×133/6.5 | 390 | 340 | |
| 200×150 | 219/8×159/7 | 390 | 340 | |
| 250×100 | 273/8×108/7 | 470 | 390 | |
| 250×125 | 273/8×133/6.5 | 470 | 390 | |
| 250×150 | 273/8×159/7 | 470 | 390 | |
| 250×200 | 273/8×219/8 | 530 | 420 | |
| 300×150 | 325/8.5×159/7 | 530 | 420 | |
| 300×200 | 325/8.5×219/8 | 530 | 420 | |
| 300×250 | 325/8.5×273/8 | 530 | 420 | |
| 公称通径 D×D | PN≤1.6MPa | PN≤4.0MPa | ||||
| L | D1 | D2 | L | D1 | D2 | |
| 40 | 431.5 | 43×3 | 89×4.5 | 459 | 45×3.5 | 89×5.5 |
| 50 | 506.5 | 57×3.5 | 108×4.5 | 484 | 57×4.5 | 108×6 |
| 65 | 516.5 | 73×4 | 133×5 | 584 | 73×5 | 133×6.5 |
| 80 | 612.0 | 89×4.0 | 109×0 | 637.5 | 89×5.5 | 159×7 |
| 100 | 717.5 | 108×4.5 | 219×7 | 769.5 | 108×6 | 219×7.5 |
| 125 | 803.5 | 133×5 | 273×7 | 866.5 | 133×6.5 | 268×8 |
| 150 | 912.5 | 159×5 | 273×7 | 984.5 | 159×7 | 270×9 |
| 200 | 1152.5 | 219×7 | 377×8 | 1223.5 | 219×8.5 | 371×10 |
| 250 | 1463.5 | 273×7 | 529×8 | 1565.5 | 270×9 | 519×12 |
| 300 | 1650.5 | 32j×8 | 529×8 | 1855.5 | 325×12 | 618×14 |
| 350 | 1875.5 | 377×8 | 630×9 | 2115.5 | 377×13 | 630×16 |
| 400 | 2093.5 | 426×9 | 720×10 | 2335.5 | 426×14 | 720×16 |
