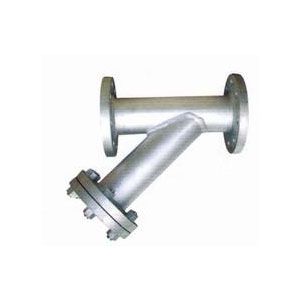

Y型焊接过滤器概述:
Y型焊接过滤器以确保所有设备管道上安置免受因管道内杂质、铁锈、焊屑等带来的堵塞和损坏,从而避免了维修费用和生产损失。
适用于蒸汽、空气、水、油品等体系管道中,珍爱各种计量仪器、泵机、阀门、蔬水器等设备。
抗污性强,排污方便;流通面积大,压力损失小;结构简单,体积小,
2、过滤网材质,有奥氏体304、316、316L。
4、连接情势:螺纹,承插焊。
重要尺寸
DN | 1 | ~ H | W(in) | PN2.0Mpa | PN10.0Mpa | |||
H1 | D | H1 | S | T | ||||
15 | 130 | 250 | R3/8 | 160 | RC1/2 | 169 | 21.8/22.5 | 10 |
20 | 130 | 250 | R3/8 | 165 | RC3/4 | 179 | 27.4/27.5 | 13 |
25 | 140 | 250 | R3/8 | 170 | RC1 | 182 | 34.2/34.5 | 13 |
32 | 160 | 300 | R3/8 | 195 | RC11/4 | 109 | 42.9/42.5 | 13 |
40 | 170 | 300 | R3/8 | 200 | RC11/2 | 217 | 48.8/48.5 | 13 |
