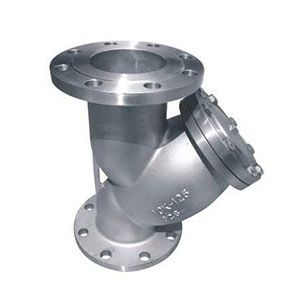

日标Y型过滤器是输送介质的管道系列不可缺少的一种装配,通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端,用来消弭介质中的杂质,以珍爱阀门及设备的正常使用。该过滤器具有结构先辈,阻力小,排污方便等特点。适用介质可为水,油、气。可按用户要求制作滤网,其外型基原形同(Y型),内部件悉数采用不锈钢,结实耐用。当必要清洗时,只要将可拆卸的滤筒掏出,去除滤出的杂质后,重新装入即可,使用维护极为方便。该过滤器体形小、滤眼细、阻力小、结果高、安装检修方便、成本低、并排污时间短,对一样平常小型号者,只需5-10分钟。一样平常通水网为18-30目/cm2,通气网为40-100目/cm2,通油网为100-300目/cm2。
1 | 阀体 | 灰铸铁或球铁 |
2 | 阀座 | 黄铜 |
3 | 阀瓣 | 灰铸铁或球铁 |
4 | 摇杆 | 灰铸铁或球铁 |
5 | 销轴 | 不锈钢或碳钢镀锌 |
6 | 阀盖 | 灰铸铁或球铁 |
应用规范
1、结构长度吻合:JIS 10K
2、法兰标准吻合:JIS B2212
试验
工作压力 | 10K |
试验压力 | 21kg/cm2 |
密封试验 | 15.4kg/cm2 |
重要尺寸
DN | L | H | D |
50 | 250 | 168 | 155 |
65 | 285 | 185 | 175 |
80 | 315 | 200 | 185 |
100 | 370 | 255 | 210 |
125 | 420 | 295 | 250 |
150 | 490 | 345 | 280 |
200 | 570 | 425 | 330 |
250 | 680 | 515 | 400 |
300 | 800 | 600 | 445 |
