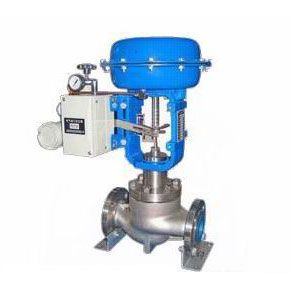

TCB气动笼式调节阀是一种改进型压力平衡式调节阀，该阀套筒上装有高性能的密封环，有用进步泄漏等级，阀内流体通道呈S流体线型，还设有一个改善套筒四周流体平稳流动的导向翼，好处是压降损失小，流量大，可调范围广。流量特征曲线精度高，动态稳固性好。噪音低，空化腐蚀小，调节阀动态稳固性好、噪音低、防空化，适宜控制各种温度的高压差流体。配用LHA多弹簧薄膜实行机构或电动实行机构，其结构紧凑、输出力大。产品吻合GB/T4213-92。。

阀　体

型式：纵贯双座铸造球型阀

公称通径：20、25、40、50、65、80、100mm

公称压力：ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa

连接型式：法兰连接：FF、RF、RJ、LG、沟槽型、嵌入型

法兰标准：JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000等

焊接连接：嵌接焊SW

材料：铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）、钛等

上阀盖：常温型（P）：-17～+230℃

伸长Ⅰ型（E1）：-45～-17℃ +230～+566℃

伸长Ⅱ型（E2I）：-100～-45℃

伸长Ⅱ型（E2W）：-196～-100℃

注:工作温度不准超过各种材料的许可范围。

压盖型式：螺栓压紧式

填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料

阀内组件

阀芯型式：单座套筒式柱塞型阀芯

流量特征：等百分比特征（%）和线性特征（L）,参考流量特征曲线图

套筒情势：星散式套筒

材料：不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

实行机构

型式：LHA多弹簧薄膜实行机构、LVA5单弹簧薄膜实行机构、LVA6单作用气缸动活塞实行机构、LVP双作用气缸活塞实行机构

膜片材料：乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布

弹簧范围：20～100、80～240kPa（LHA，LVA5型），190～350、190～400kPa（LVA6型）

供气压力：140～400kPa（LHA型）、140～280kPa（LVA5型）

400～500kPa（LVA6型）、300～500kPa（LVP型）

气源接口：Rc1/4”

环境温度：-30～+70℃

阀作用型式：用正作用或反作用实行机构实现阀的气-关式或气-开式

附件：定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等

性能

走漏量：金属阀座：小于阀额定容量的0.01%，吻合ANSI B16.104-1976IV级

　　　软阀座：小于阀额定容量的10-7, 吻合ANSI B16.104-1976IV级

回差：带定位器：小于全行程的1%，

　　　不带定位器：小于全行程的3%（LHA1型小于全行程的5%）

基本偏差：带定位器：小于全行程的±1%，

　　　不带定位器：小于全行程的±5%

注：采用标准的V型聚四氟乙烯填料

可调范围：50：1（0.25≤Cv≤14）或30：1（CV≤0.16）

Cv值和行程

公称通径（mm）		40	50	65	80	100
阀座直径（mm）		40	50	65	80	100
额定Cv值	等百分比特征	36	60	100	140	220
额定Cv值	线性特征	40	75	110	150	240
额定行程（mm）		25	38

许可压差
金属阀座
A.气-关式阀 100KPa

实行机构	供气压力	弹簧范围	定位器	许可压差
				公称通径
				40	50	65	80	100
LHA1D	1.4	0.2～1.0	有或无	5.1	4.0	-	-	-
	1.6	0.2～1.0	有	25	19	-	-	-
	4.0	0.8～2.4	有	40	40	-	-	-
				76	59
LHA2D	1.4	0.2～1.0	有或无	9.9	7.7	6.6	5.4	4.2
	1.6	0.2～1.0	有	40	38	32.9	27.4	20.8
				49.2
	4.0	0.8～2.4	有	40	40	40	40	40
				100	100	98.7	82.3	62.8
LHA3D	1.4	0.2～1.0	有或无	17.5	13.7	11.7	9.7	7.4
	1.6	0.2～1.0	有	40	40	40	40	37
				87	67	58	48.7
	4.0	0.8～2.4	有	40	40	40	40	40
				100	100	100	100	100
LHA4D	1.4	0.2～1.0	有或无	-	-	20.2	16.7	12.8
	1.6	0.2～1.0	有	-	-	40	40	40
						100	83.9	63.6
	4.0	0.8～2.4	有	-	-	40	40	40
						100	100	100

B.气-开式阀 100KPa

实行机构	供气压力	弹簧范围	定位器	许可压差
				公称通径
				40	50	65	80	100
LHA1R	1.4	0.2～1.0	有或无	5.1	4.0	-	-	-
	2.8	0.8～2.4	有	36	27	-	-	-
LHA2R	1.4	0.2～1.0	有或无	9.9	7.7	6.6	5.4	4.2
	2.8	0.8～2.4	有	40	40	40	38.4	29.3
				68.1	53.9	46
LHA3R	1.4	0.2～1.0	有或无	17.5	13.7	11.7	9.7	7.4
	2.8	0.8～2.4	有	40	40	40	40	40
				100	95.7	81.7	68	51.8
LHA4R	1.4	0.2～1.0	有或无	-	-	20.2	16.7	12.8
	2.8	0.8～2.4	有	-	-	40	40	40
						100	100	89.7
LVA5R	1.4	0.2～1.0	有或无	-	-	-	-	17.5
	1.4	0.4～1.2	有或无	-	-	-	-	40
								52
	2.8	0.8～2.4	有	-	-	-	-	40
								100
LVA6R	4.0	1.9～3.5	有	-	-	-	-	40
								100
	5.0	1.9～4.0	有	-	-	-	-	-

1.最大许可压差不超过ANSI B16.34或JIS B2201标准规定的最大工作压力。
2.统一格内的上方数字透露表现阀常开许可压差,下方数字透露表现阀全关时的许可压差。
3.黑线框内数字透露表现阀配用标准规格实行机构
软阀座
A.气-关式阀 100KPa

实行机构	供气压力	弹簧范围	定位器	许可压差
				公称通径
				40	50	65	80	100
LHA1D	1.4	0.2～1.0	有或无	3.6*	2.8*	-	-	-
	1.6	0.2～1.0	有	17	13	-	-	-
	4.0	0.8～2.4	有	30	30	-	-	-
LHA2D	1.4	0.2～1.0	有或无	6.9*	5.4*	4.6*	3.8*	2.9*
	1.6	0.2～1.0	有	30	26.6	23.0	19.2	14.6
	4.0	0.8～2.4	有	30	30	30	30	30
LHA3D	1.4	0.2～1.0	有或无	12.3*	9.6*	8.2*	6.8*	5.2*
	1.6	0.2～1.0	有	30	30	30	30	25.9
	4.0	0.8～2.4	有	30	30	30	30	30
LHA4D	1.4	0.2～1.0	有或无	-	-	14.1*	11.7*	9.0*
	1.6	0.2～1.0	有	-	-	30	30	30
	4.0	0.8～2.4	有	-	-	30	30	30

B.气-开式阀 100KPa

实行机构	供气压力	弹簧范围	定位器	许可压差
				公称通径
				40	50	65	80	100
LHA1R	1.4	0.2～1.0	有或无	3.6*	2.8*	-	-	-
LHA1R	2.8	0.8～2.4	有	25	19	-	-	-
LHA2R	1.4	0.2～1.0	有或无	6.9*	5.4*	4.6*	3.8*	2.9*
LHA2R	2.8	0.8～2.4	有	30	30	30	26.9	20.5
LHA3R	1.4	0.2～1.0	有或无	12.3*	9.6*	8.2*	6.8*	5.2*
LHA3R	2.8	0.8～2.4	有	30	30	30	30	30
LHA4R	1.4	0.2～1.0	有或无	-	-	14.1*	11.7*	9.0*
LHA4R	2.8	0.8～2.4	有	-	-	30	30	30

1、最大许可压差不准超过ANSI B16.34或JIS B2201标准规定的最大工作压力。
2、带有*阀的走漏量≤10-4,吻合标准ANSI B16.04Ⅳ级，无*阀的走漏量≤10-7，吻合标准ANSI B16.04-1976Ⅵ级。
3、黑线框内数字透露表现阀配用标准规格实行机构。
法兰距mm

公称通径	A
公称通径	ANSI 125 FF ANSI 150 RF JIS 10K FF RF PN1.6	JIS 16K RF	ANSI 300 RF JIS 20K RF JIS 30K RF PN4.0	ANSI 600RF JIS 40K RF PN6.4	JIS 16K 沟槽型嵌入型	JIS 20 沟槽型嵌入型	JIS 30K 沟槽型嵌入型	JIS 40K 沟槽型嵌入型
40	222	231	235	251	235	236	248	251
50	254	263	267	286	265	267	276	286
65	276	288	292	311	290	292	303	311
80	298	313	317	337	310	317	326	337
100	352	364	368	394	360	368	379	394

公称通径	A
公称通径	ANSI 150 RJ	ANSI 300 RJ	ANSI 600 RJ	ANSI 300 LG	ANSI 600 LG	ANSI 150 SW、BW	ANSI 150、600 SW、BW
40	235	248	251	244	248	251	251
50	267	283	289	276	283	286	286
65	289	308	314	302	308	311	311
80	311	333	340	327	333	337	337
100	365	384	397	378	391	394	394

注：法兰距吻合IEC534-3标准。

形状尺寸 mm

公称通径	实行机构	H				C	φB	E
公称通径	实行机构	常温型（P）	伸长Ⅰ型（E1）	伸长Ⅱ型（E2I）	伸长Ⅱ型（E2W）	C	φB	E
40	LHA1D、R	425	590	705	945	230	218	70
	LHA2D、R	500	665	780	1020	281	267
	LHA3D、R	590	760	875	1140	363	350
50	LHA1D、R	425	595	710	950	230	218	80
	LHA2D、R	500	670	785	1025	281	267
	LHA3D、R	595	765	875	1140	363	350
65	LHA2D、R	575	745/755	880	1130	281	267	88
	LHA3D、R	630	800/810	930	1180	363	350
	LHA4D、R	865	1035/1045	1165	1495	520	470
80	LHA2D、R	580	755/765	900	1135	281	267	98
	LHA3D、R	635	810/820	955	1190	363	350
	LHA4D、R	870	1045/1055	1190	1505	520	470
100	LHA2D、R	610	810/870	915	1150	281	267	113
	LHA3D、R	660	860/870	1020	1205	363	350
	LHA4D、R	890	1100/1110	1255	1520	520	470
	LVA5R	1420	1635	1820	2050	-	620
	LVA6R	1160	1375	1560	1790	-	445

注：1、表上H栏尺寸是调节阀不带手轮机构的数字，假如带手轮机构，要响应加上手轮机构的尺寸。
2、伸长型H栏尺寸，左边数字为JIS 10K和ANSI 125、150的阀，右边数字为JIS 16K和ANSI 300以上的阀。
重　量 Kg

公称通径	实行机构	法兰连接												焊接连接
		ANSI 125、150 JIS 10K				ANSI 300 JIS 16、20、30K				ANSI 600 JIS 40K				ANSI 150、300、600 JIS 10、16、20、30K
		P	E1	E2I	E2W	P	E1	E2I	E2W	P	E1	E2I	E2W	P	E1	E2I	E2W
40	LHA1D、R	24	27	30	32	29	32	35	37	37	40	43	45	29	32	35	37
	LHA2D、R	31	34	37	39	36	39	42	44	44	47	50	52	36	39	42	44
	LHA3D、R	43	46	49	51	48	51	54	56	56	59	62	64	48	51	54	56
50	LHA1D、R	30	33	36	38	35	38	41	43	40	43	46	48	35	38	41	43
	LHA2D、R	37	40	43	45	42	45	48	50	47	50	43	55	42	45	48	50
	LHA3D、R	49	52	55	57	54	57	60	62	59	62	65	67	54	57	60	62
65	LHA2D、R	43	47	51	53	48	52	56	58	65	69	73	75	48	52	56	58
	LHA3D、R	5 5	59	63	65	60	64	68	70	77	81	85	87	60	64	68	70
	LHA4D、R	86	90	9 4	96	91	95	99	101	108	112	116	118	91	95	99	101
80	LHA2D、R	53	59	65	68	63	69	75	78	85	91	97	100	63	69	75	78
	LHA3D、R	65	71	77	80	75	81	87	90	97	103	109	112	75	81	87	90
	LHA4D、R	96	102	108	111	106	112	118	121	128	134	140	143	106	112	118	121
100	LHA2D、R	63	73	78	81	78	88	93	96	113	123	128	131	75	85
