进口不平衡笼式调节阀

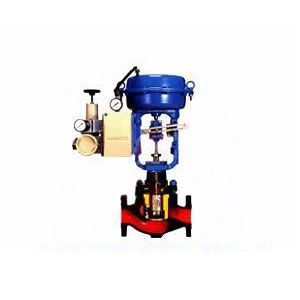

HCU不平衡笼式调节阀

HCU不平衡笼式调节阀阀芯采用套筒导向结构，阀结构紧凑，有呈S流线型的通道，使其压降损失小，流量大，可调范围广，耐空化腐蚀。流量特征精度高，吻合IEC534-2标准。调节阀的走漏量吻合ANSI B16.104标准。调节阀配用多弹簧薄膜实行机构，其结构紧凑，输出力大。产品吻合GB/T4213-92。

阀　体

型式：纵贯单座铸造球型阀

公称通径：40、50、65、80、100、150、200mm

公称压力：ANSI 125、150、300、600 JIS 10、16、20、30、40K

PN1.6、4.0、6.4MPa

连接型式

法兰连接：FF、RF、RJ、LG、沟槽型、嵌入型

法兰标准：JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000等

焊接连接：嵌接焊SW（40～50mm）对接焊BW(65～200mm)

材料：铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）、钛等

上阀盖：常温型（P）：-17～+230℃

伸长Ⅰ型（E1）：-45～-17℃ +230～+566℃

伸长Ⅱ型（E2I）：-100～-45℃

伸长Ⅱ型（E2W）：-196～-100℃

注:工作温度不准超过各种材料的许可范围。

压盖型式：螺栓压紧式

填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料

阀内组件

阀芯型式：柱塞型压力不平衡式阀芯

流量特征：高容量流量特征

金属阀座：等百分比特征（%）和线性特征（L）,高精度流量特征，参考图2

金属阀座：等百分比特征（%）和线性特征（L）

材料：不锈钢（1Cr18Ni9Ti、17-4PH、0Cr17Ni12Mo2、17-4PH、9Cr18、316L）不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

注：司太莱堆焊的适用范围，参考图

实行机构

型式：LHA多弹簧薄膜实行机构、LVA5单弹簧薄膜实行机构、LVA6单作用气缸动活塞实行机构、LVP双作用气缸活塞实行机构

膜片材料：乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布

弹簧范围：20～100、80～240kPa（LHA，LVA5型），190～350、190～400kPa（LVA6型）

供气压力：140～400kPa（LHA型）、140～280kPa（LVA5型）400～500kPa（LVA6型）、300～500kPa（LVP型）

气源接口：Rc1/4”

环境温度：-30～+70℃

阀作用型式：用正作用或反作用实行机构实现阀的气-关式或气-开式

附件：定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等

性能

走漏量：金属阀座：小于阀额定容量的0.01%，吻合ANSI B16.104-1976IV级

回差：带定位器：小于全行程的1%，

　　　 不带定位器：小于全行程的3%（LHA1型小于全行程的5%）

基本偏差：带定位器：小于全行程的±1%，

　　　 不带定位器：小于全行程的±5%

注：采用标准的V型聚四氟乙烯填料

可调范围：50：1（0.25≤Cv≤14）或30：1（CV≤0.16）

Cv值和行程

I.高容量阀芯

II.高精度流量特征阀芯

注：1、符号○透露表现阀的规格范围。
许可压差
A.气-关式阀 100KPa

B.气-开式阀 100KPa

注:1.最大许可压差不超过ANSI B16.34或JIS B2201标准规定的最大工作压力。
2.黑线框内数字透露表现阀配用标准规格实行机构。
注:1、假如实行机构带有辅助气源，应选二者中较小一个供气压力作为计算许可压差的基础。
2、最大许可压差不准超过ANSI B16.34或JIS B2201标准规定的最大工作压力。
阀配用LVP实行机构

法兰距 mm

形状尺mm

备注：
1、表上H栏尺寸是调节阀不带手轮机构的数值，假如带顶装手轮机构，那么要响应加上手轮机构的尺寸。
2、伸长Ⅰ型H栏尺寸，左边数字为JIS 10K和ANSI 125，150的阀，右边数字为JIS 16K和ANSI300以上的阀。
重量 kg
