概述

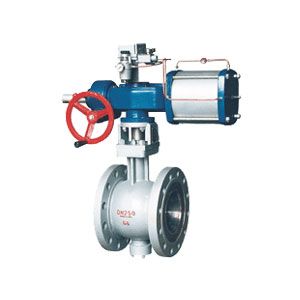

ZSSV气动V型活塞式调节球阀（简称调节球阀），是一种旋转型调节球阀，为气动单元组合仪表中的实行单元，一样平常与电气阀门定痊器或气动阀门定位器组合使用。阀芯开有V型切口，与阀座相对转动产生剪切力，防止卡死。分外适用于泥浆和含有纤维介质，以及含有细小固体悬浮物介质的调节。因而广泛应用于石油、化工、制药、冶金、轻纺、造纸、污水处理等生产部门的气体、蒸汽、液体输送管道中介质流量调节，以达到生产过程按控制要求。
本系列产品公称压力等级有PN16、64，公称通径范围从25mm至 300mm ,许可走漏量等级有Ⅳ级和Ⅵ级。
重要零件材料
阀体、 阀盖：HT200、ZG230?450、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti
阀 杆：0Cr17Ni12Mo2、0Cr17Ni14Cu4Nb
阀 板：ZG1Cr18Ni9、C0Cr18Ni12Mo2Ti
阀杆（板）轴承：0Cr17Ni12Mo2
阀 芯：加强聚四氟乙烯、司钛莱合金堆焊
阀座（密封环）：聚四氟乙烯（加强）、1Cr18Ni9Ti、Cr18Ni12Mo2Ti
压 圈：0Cr17Ni12Mo2
填 料：聚四氟乙烯、石墨
阀 座 托 架 ：0Cr17Ni12Mo2
垫 环：氟橡胶0形圈
重要技术参数
| 公称通径D（mm） | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 300 |
| 额定流量系数kv | 22 | 36 | 58 | 82 | 145 | 200 | 355 | 554 | 798 | 1418 | 3900 |
| 公称压力PN（MPa） | 1.6、4.0、6.4 | ||||||||||
| 流量特征 | 近似等百分比 | ||||||||||
| 阀板转角（度） | 0°±4至90° ±4°（可调） | ||||||||||
| 操作压力（MPa） | 双作用0.2～1.0、单作用0.3?1.0 | ||||||||||
| 适用工作温度（℃） | 软密封：-40～180、硬密封：-60～450 | ||||||||||
| 许可压差（MPa） | 为公称压力值 | 4.0 | 2.0 | ||||||||
| 许可走漏量等级 | 软密封Ⅵ级、硬密封Ⅳ级 | ||||||||||
| 动作时间（S） | 0.5～7 | ||||||||||
| 实行机构输出力矩(Nm) | 5.9～5169 | ||||||||||
