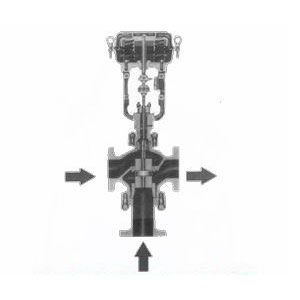

HMT合流、HDT分流三通调节阀

HMT合流、HDT分流三通调节阀通常使用在热交换器上，调节流体的温度，具有调节精度高，调节性能好的特点。一样平常把一股进口流体分成两股出口流体，或者把两股进口流体合成一股出口流体。公称通径和压差较小时，合流阀可以用于分流场合，但公称通径大于80mm和压差较大场合，照旧使用分流阀合适。产品吻合GB/T4213-92。

阀　体

型式：三通铸造球型阀

公称通径：合流阀：25、40、50、65、80、100、125、150mm

　　　　　分流阀：80、100、125、150mm

公称压力：ANSI 150、300 JIS 10、20K

连接型式：法兰连接： RF、RJ

　　　　　法兰标准：JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000等

材　料：铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）等

上阀盖：常温型（P）：0～+200℃

　　　　　伸长Ⅰ型（E1）： 200～+425℃

压盖型式：螺栓压紧式

填　料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料

阀内组件

阀芯型式：V型缺口阀芯

流量特征：线性

材料：不锈钢（1Cr18Ni9Ti、1Cr18Ni2Mo2Ti、17-4PH、9Cr18、316L）不锈钢堆焊司太莱合金等

实行机构

型式：LHA多弹簧薄膜实行机构

膜片材料：乙丙橡胶夹尼龙布、丁腈橡胶恶夹尼龙布

弹簧范围：20～100、80～240kPa

供气压力：140～400kPa

气源接口：Rc1/4”

环境温度：-30～+70℃

阀作用型式：用正作用或反作用实行机构实现阀的气-关式或气-开式

附件：定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等

性能

走漏量：金属阀座：小于阀额定容量的0.01%，吻合ANSI B16.104-1976IV级

回差：带定位器：小于全行程的1%，

　　　不带定位器：小于全行程的3%（LHA1型小于全行程的5%）

基本偏差：带定位器：小于全行程的±1%，

　　　不带定位器：小于全行程的±5%

注：采用标准的V型聚四氟乙烯填料

可调范围：50：1（0.25≤Cv≤14）或30：1（CV≤0.16）

Cv值和行程

公称通径		25		40	50	65	80	100	125	150
阀座直径		20	25	40	50	65	80	100	125	150
额定Cv值	HHMT	6.3	10	23	40	63	90	160	250	360
额定Cv值	HHDT	-	-	-	-	-	70	130	200	270
额定行程（mm）		14.3		25		38			50

许可压差
HMT（合流阀）用在合流场合

实行机构	供气压力	弹簧范围	定位器	许可压差
				公称通径
				20	25	40	50	65	80	100	125	150
LHA2D、R	1.4	0.2～1.0	有或无	8.1	5.0	3.4	2.0	1.2	0.9	0.5
LHA2D、R	4.0	0.8～2.4	有	40	35.5	23.5	14.2	8.8	6.3	3.5
LHA3D、R	1.4	0.2～1.0	有或无	-	-	6.0	3.6	2.2	1.6	0.9	0.5	0.4
LHA3D、R	4.0	0.8～2.4	有	-	-	40	25.3	15.6	11.2	6.3	4.0	2.8
LHA4D、R	1.4	0.2～1.0	有或无	-	-	-	-	3.8	2.7	1.5	1.0	0.6
LHA4D、R	4.0	0.8～2.4	有	-	-	-	-	27	19.4	10.9	7.0	4.8

HMT（合流阀）用在分流场合

实行机构	供气压力	弹簧范围	定位器	许可压差
				公称通径
				20	25	40	50	65	80	100	125	150
LHA2D、R	1.4	0.2～1.0	有或无	8.1	5.0	3.4	2.0	1.2	0.9	0.5	-	-
LHA2D、R	4.0	0.8～2.4	有	16.3	10.1	6.8	4.0	2.5	1.8	1.0	-	-
LHA3D、R	1.4	0.2～1.0	有或无	-	-	6.0	3.6	2.2	1.6	0.9	0.5	0.4
LHA3D、R	4.0	0.8～2.4	有	-	-	12	7.2	4.4	3.2	1.8	1.1	0.8
LHA4D、R	1.4	0.2～1.0	有或无	-	-	-	-	3.8	2.7	1.5	1.0	0.6
LHA4D、R	4.0	0.8～2.4	有	-	-	-	-	7.7	5.5	3.1	2.0	1.3

HDT（分流阀）

实行机构	供气压力	弹簧范围	定位器	许可压差
				公称通径
				80	100	125	150
LHA2D、R	1.4	0.2～1.0	有或无	0.9	0.5	-	-
LHA2D、R	4.0	0.8～2.4	有	29.4	18.1	-	-
LHA3D、R	1.4	0.2～1.0	有或无	1.6	0.9	0.5	0.4
LHA3D、R	4.0	0.8～2.4	有	11.2	6.3	4.0	2.8
LHA4D、R	1.4	0.2～1.0	有或无	2.7	1.5	1.0	0.6
LHA4D、R	4.0	0.8～2.4	有	19.4	10.9	7.0	4.8

形状尺寸HDT(分流阀) mm

公称通径	实行机构	A		H		E	φB	B
公称通径	实行机构	JIS 10K FF、RF ANSI 150 RF	JIS 20K RF JIS 30K RF ANSI 300 RF	常温型（P）	伸长Ⅰ型（E1）	E	φB	B
80	LHA2D、R	370	420	585	735	300	267	281
	LHA3D、R			705	886		350	363
	LHA4D、R			910	1060		470	520
100	LHA2D、R	400	460	625	775	330	267	281
	LHA3D、R			745	893		350	363
	LHA4D、R			950	1010		470	520
125	LHA3D、R	460	500	740	890	370	350	363
125	LHA4D、R	460	500	970	1120	370	470	520
150	LHA3D、R	530	570	725	875	450	350	363
150	LHA4D、R	530	570	955	1105	450	470	520

形状尺寸HMT（合流阀）mm

公称通径	实行机构	A		H		E	φB	B
		JIS 10K FF、RF ANSI 150 RF	JIS 20K RF JIS 30K RF ANSI 300 RF	常温型（P）	伸长Ⅰ型（E1）
25	LHA2D、R	184	197	475	625	145	267	281
40	LHA2D、R	222	235	495	645	205	267	281
	LHA3D、R			590	740		350	363
50	LHA2D、R	254	267	510	660	230	267	281
	LHA3D、R			605	755		350	363
65	LHA2D、R	276	292	545	695	260	267	281
	LHA3D、R			670	820		350	363
	LHA4D、R			875	1025		470	520
80	LHA2D、R	298	318	565	715	280	267	281
	LHA3D、R			685	835		350	363
	LHA4D、R			890	1040		470	520
100	LHA2D、R	352	368	585	732	330	267	281
	LHA3D、R			703	855		350	363
	LHA4D、R			910	1060		470	520
125	LHA3D、R	403	425	715	865	370	350	363
	LHA4D、R			945	1095		470	520
150	LHA3D、R	451	473	740	890	410	350	363
	LHA4D、R			970	1120		470	520
流量特征和流体方向

阀体结构	用途	流量特征	实行机构	阀作用	流体方向
HHMT（合流型）	合流	特征（1）A→B 特征（2）B→AB	正作用型	图A	B→AB
	合流	特征（1）A→B 特征（2）B→AB	反作用型	图B	A→AB
	分流	特征（1）AB→A 特征（2）AB→B	正作用型	图C	AB→B
	分流	特征（1）AB→A 特征（2）AB→B	反作用型	图D	AB→A
HHDT（分流型）	分流	特征（1）AB→B 特征（2）AB→A	正作用型	图E	AB→A
HHDT（分流型）	分流	特征（1）AB→B 特征（2）AB→A	反作用型	图F	AB→B
