进口铸钢纵贯式截止止回阀

作者：valves 发布时间：2021-01-15 00:00:00点击：

格林巴赫托普，巴赫BACH进口泵阀品牌。

格林巴赫托普,专注于进口铸钢纵贯式截止止回阀制造商,,主要产品：水泵，阀门，水处理设备等系列产品的制造、销售、售后服务，进口铸钢纵贯式截止止回阀产品应用在化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水等领域。

产品详情

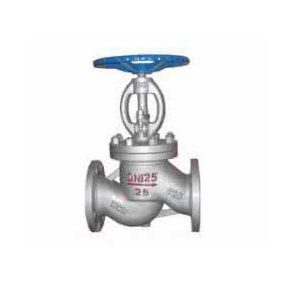

J41H/Y铸钢纵贯式截止（止回）阀

设计与制造标准：

●设计与制造：BS1873　BS5160　GB12233

●法兰尺寸：ANSIB16.5　JB/T79　GB9113

●压力温度：ANSIB16.34

●结构长度：ANSIB16.10　BS1873　GB12221

●对焊连接尺寸：ANSIB16.25

●检验与实验：BS6755　GB/T13927

安装尺寸及重量：

ANSI 150Lb
NPS	2	21/2	3	4	5	6	8	10	12	14	16	18
L	203	216	241	292	356	406	495	622	698	787	914	978
H	368	387	411	455	455	540	650	800	940	1200	1270	1300
D0	200	200	250	250	300	350	450	450	500	600	600	700
Wt	18	30	41	64	86	115	178	268	360	540	760	1050
GB 1.6MPa
DN	50	65	80	100	125	150	200	250	300	350	400
L	230	290	310	350	400	480	600	730	850	980	1100
H	410	445	480	525	545	615	780	950	1120	1250	1380
D0	200	250	250	300	350	350	400	450	500	600	600
Wt	24	30	41	56	90	98	170	350	502	560	750
ANSI 300Lb
NPS	2	21/2	3	4	5	6	8	10	12	14	16
L	267	292	318	356	400	444	559	622	711	762	864
H	400	440	465	565	615	715	930	1010	1230	1450	1645
D0	200	250	300	350	400	450	500	500	500	600	600
Wt	25	30	35	56	96	120	212	330	472	715	920
GB 2.5MPa
DN	50	65	80	100	125	150	200	250	300	350	400
L	230	290	310	350	400	480	600	730	850	980	1100
H	410	445	480	525	545	615	780	950	1120	1250	1380
D0	240	280	320	360	400	400	450	450	500	600	600
Wt	24	30	42	58	90	98	170	350	502	560	750
GB 4.0MPa
DN	50	65	80	100	125	150	200	250	300	350	400
L	230	290	310	350	400	480	600	730	850	980	1100
H	410	445	480	525	545	690	830	975	1120	1300	1425
D0	240	280	320	360	400	450	560	640	720	800	900
Wt	24	30	42	58	90	125	173	491	705	930	1234

设计与制造标准：
●设计与制造：BS1873　BS5160　GB12233
●法兰尺寸：ANSIB16.5　JB/T79　GB9113
●压力温度：ANSIB16.34
●结构长度：ANSIB16.10　BS1873　GB12221
●对焊连接尺寸：ANSIB16.25
●检验与实验：BS6755　GB/T13927
安装尺寸及重量：

ANSI 600Lb
NPS	2	21/2	3	4	5	6	8	10	12	14	16
L	292	330	356	432	508	559	660	787	838	889	991
H	430	480	530	650	750	850	1050	1255	1470	1625	1815
D0	200	250	250	350	350	450	500	600	680	760	760
Wt	35	50	60	110	200	230	410	625	860	1300	1590
GB 6.4MPa							GB 10.0MPa
DN	50	65	80	100	125	150	50	65	80	100	125	150
L	300	340	380	430	500	550	300	340	380	430	500	550
H	430	485	530	660	690	715	430	485	530	660	760	850
D0	280	320	360	450	450	450	280	320	360	450	450	450
Wt	38	56	71	129	143	157	38	56	71	129	200	230
ANSI 900Lb
NPS	2			21/2			3			4
L	372			422			384			460
H	546			597			711			718
D0	320			360			440			500
Wt	65			81			114			214
GB 16.0MPa
DN	50			65			80			100
L	300			340			380			430
H	430			570			605			710
D0	320			320			360			450
Wt	45			75			105			165
