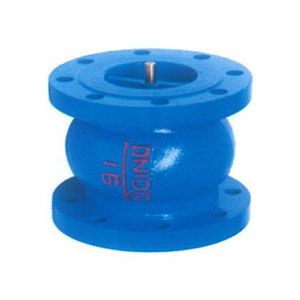

HM11X-1.0 HM41X-1.6弹性膜消声止回阀
概 述
HM11X-1.0 HM41X-1.6弹性膜消声止回阀阀座密封面采用凹形设计，且阀体内无运动金属件，所以此阀具有开启压力小，分外优秀的静音结果，无水锤效应，安装无方位要求的好处。
该阀重要用于给水体系、消防体系等统统能产生水锤的场合。
| 型号 | 规格DN | L mm | H mm | 重量 kg | 工作压力 | 联接情势 | 适用温度 | 使用范围 |
| HM11X-1.0 | 40 | 158 | 152 | 4.5 | 1.6MPa | 法兰 | 0-80℃ | 高层、多层、超高、层建筑 |
| 50 | 145 | 160 | 5 | |||||
| HM41X-1.6 | 65 | 152 | 210 | 9 | ||||
| 80 | 196 | 211 | 17 | |||||
| 100 | 234 | 246 | 23 | |||||
| 125 | 244 | 268 | 32 | |||||
| 150 | 270 | 314 | 38 | |||||
| 200 | 297 | 366 | 55 | |||||
| 250 | 391 | 454 | 92 | |||||
| 300 | 517 | 550 | 165 | |||||
| 350 | 560 | 654 | 195 |
HC41X-1.0、HC41X-1.6节能梭式止回阀概 述
HC41X-1.0、HC41X-1.6节能梭式止回阀，是行使压差梭动原理研制的新型止回阀。
该产品密封性极好，阻力小，具有节能特点，尺寸小、重量轻、寿命长、噪音低(小于60分贝)及水平、垂直安装均可。尤以垂直安装结果最佳。水平安装时，阀前压力必须大于阀后压力0.05MPa。
| 型号 | 规格DN | L mm | H mm | 重量 kg | 工作压力 | 联接情势 | 适用温度 | 适用介质 | 使用范围 |
| HC41X-1.0 | 32 | 140 | 140 | 8 | 1.0MPa | 法兰 | 0-80℃ | 冷水热水 | 不大于60米的高层建筑 |
| 40 | 140 | 164 | 9 | ||||||
| 50 | 154 | 202 | 10 | ||||||
| HC41X-1.6 | 65 | 188 | 215 | 16 | 1.6MPa | ||||
| 80 | 214 | 240 | 19 | ||||||
| 100 | 246 | 222 | 23 | ||||||
| 125 | 280 | 260 | 34 | ||||||
| 150 | 321 | 354 | 54 | ||||||
| 200 | 400 | 354 | 79 | ||||||
| 250 | 483 | 392 | 127 | ||||||
| 300 | 565 | 423 | 167 | ||||||
| 350 | 676 | 482 | 258 | ||||||
| 400 | 894 | 770 | 580 |
