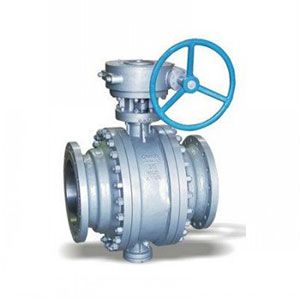

固定蜗轮球阀结构及用途
三分体式连接锻钢固定球阀，系将阀体在两阀座部位沿与阀门通道轴线相垂直的截面分为三部分，整台阀门沿阀杆中间轴左右对称，它在管道上重要用于切断、分配和改变介质流动方向。它的大枢轴结构保证在高压下正确的球体中间位置，保证了阀门优秀的操作性能；标准阀座采用弹簧结构，将阀座推向球体，保证了优秀的进出口双向密封性能；行使自带的排放阀，阀体中腔可向外排放；枢轴采用防吹出珍爱结构，有用地防止走漏；低磨擦系数的轴承，使得扭矩削减到最小，便于阀门启闭；阀杆与阀体有用的接触，使防静电接地装配性能优胜等。具有性能优秀，可靠性高，用途广泛，价格合理等好处。
适用于：化工、石油、自然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀紧张的自然气长输管线。
固定蜗轮球阀重要性能规范
| 试验压力（Mpa) | 公称压力（Mpa) | 压力级（Class) | |||||||||||
| 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 | 25.0 | 150 | 300 | 400 | 600 | 900 | 1500 | |
| 强度试验 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 24 | 37.5 | 3.1 | 7.8 | 10.2 | 15.3 | 23.1 | 38.4 |
| 密封试验 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 17.6 | 27.5 | 2.2 | 5.6 | 7.5 | 11.2 | 16.8 | 28.1 |
| 气密试验 | 0.5-0.7 | ||||||||||||
| 工作温度 | PTEE≤150℃ PPL E≤300℃ 碳纤≤350℃ | ||||||||||||
| 适用介质 | C：水、油、蒸气 P：硝酸类（温度≤200℃ ） R：醋酸类（温度≤200℃ ） | ||||||||||||
固定蜗轮球阀重要零件材质
| 零件名称 | 材料 | |||
| 材料代号 | Ｃ | Ｌ | Ｐ | Ｒ |
| 阀体 阀盖 | WCB | ZGOOCr17Ni14Mo2(CF3M) | ZG1Cr18Ni9Ti(CF8) | ZG1Cr18Ni12Mo2Ti(CF8M) |
| 球体 | 2Cr13 | ZGOOCr17Ni14Mo2(CF3M) | ZG1Cr18Ni9Ti(CF8) | ZG1Cr18Ni12Mo2Ti(CF8M) |
| 阀杆 | 2Cr13 | 316L | 1Cr18Ni9Ti(304) | 1Cr18Ni12Mo2Ti(316) |
| 阀座密封面 | PTFE、碳素纤维＋PTFE、对位聚苯 | |||
| 螺柱 螺母 | 35 35CrMoA(B7) 45(2H) | 2Cr13(420) 1Cr18Ni9 1Cr17Ni2(431) | ||
| 填料 | Ｖ型PTFE、柔性石墨 | |||
