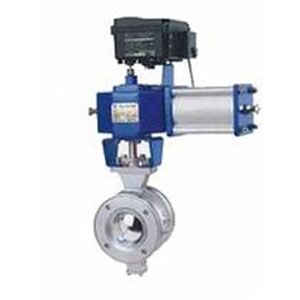

蜗轮V型调节球阀V型系列阀是一种芯阀座采用金属或金属对聚四氟乙烯密封配合的旋转球阀，它将球阀和蝶阀的最佳控制特征结合成一体,既可用作控制调节阀，又可作关断切断阀。其重要特点是：不带任何管接头的团体式阀体，因此不受管道或螺栓应力影响，并且因为阀体无任何管接头，故耐压壳体不会受压力“突变”的影响，具有一个Ｖ型阀体，即使在小流量或高粘度介质的情况下，也可在整个量程范围内，保证控制的正确性，防漏耐用的阀座在其外径处衬有带不锈钢内芯ＰＴＦＥ杯形或是Ｏ型密封圈，阀座用截面较大的钨钴硬质合金制成，通过一个合金的波纹弹簧进一步加强了阀座的结构，当阀门关闭时，Ｖ型缺口与阀座之间产生楔形剪切作用，并既具有自洁功能又可防止球芯卡死，分外适用于高粘度、悬浮液、纸浆等不干净、含纤维介质场合。
技术参数及实行标准：
| 法兰连接 | 对夹连接 | |||||||||
| 公称通径(mm) | DN50~300、NPS2~12 | DN25~250、NPS1~10 | ||||||||
| 公称压力(Mpa) | PN1.6~2.5、Class150 | |||||||||
| 阀门材料及适用工况 | 零件名称 | 材 料 | ||||||||
| 阀体 | WCB | ZG1Cr18Ni9Ti | CF8(304) | CF3(304L) | ZG1Cr18Ni12Mo2Ti | CF8M(316) | CF3M(316L) | |||
| 球体、阀杆 | 2Cr13 | 1Cr18Ni9Ti | 0Cr19Ni9 (304) | 00Cr19Ni11 (304L) | 1Cr18Ni12Mo2Ti | 0Cr17Ni12Mo2 (316) | 00Cr17Ni12Mo2 (316L) | |||
| 密封面 | 特种硬化材料 | |||||||||
| 适用介质 | 泥浆、纸浆、含有固体的流体等。 | 高温流体、泥浆、纸浆、蒸汽、含有固体的流体等。 | 高温、高频、高压 | |||||||
| 适用温度 | -29~250℃ | -29~350℃ | -29~500℃ | |||||||
| 设计制造 | GB/T 12237-1989、ANSI B16.34 | |||||||||
| 结构长度 | GB/T 12221-1989、ANSI B16.10 | |||||||||
| 连接法兰 | JB/T74~90(JB74~90)、GB9112~9131、HGJ44-76、SH3406；ANSI B16.5 | |||||||||
| 压力试验 | JB/T 9092-1999、API 598 | |||||||||
| 传动体例 | 蜗轮蜗杆传动、气动、电动。 | |||||||||
还可根据用户要求的标准制作。
重要零件材质表
| 零件名称 | 材质 | |
| 阀体、阀盖 | WCB | CF8 |
| 密封圈 | 2Cr13+氮化 | 304+氮化 |
| 球体 | 2Cr13+硬格 | 304+硬格 |
| 阀座、阀杆 | 2Cr13 | 304 |
| 垫片 | 柔性石墨+不锈钢 | 柔性石墨+不锈钢 |
| 双头螺栓 | 35CrMoA | 1Cr18Ni9Ti |
重要形状尺寸
| 公称压或压力级 | 公称通径 | 尺寸(mm) | ||||||||
| (mm) | (in) | W | L | W1 | L1 | d | d1 | H1 | H | |
| PN1.6MPa | 25 | - | 50 | - | 25 | - | 64 | 38 | 57 | 200 |
| 40 | - | 60 | - | 25 | - | 82 | 49 | 63 | 205 | |
| 50 | - | 75 | 124 | 32 | 62 | 100 | 60 | 92 | 225 | |
| 65 | - | 85 | 145 | 38 | 72.5 | 120 | 75 | 100 | 235 | |
| 80 | - | 100 | 165 | 45 | 82.5 | 131 | 89 | 108 | 260 | |
| 100 | - | 115 | 194 | 50 | 97 | 158 | 113 | 117 | 270 | |
| 125 | - | 135 | 210 | 55 | 105 | 180 | 140 | 140 | 320 | |
| 150 | - | 160 | 229 | 65 | 114.5 | 216 | 164 | 177 | 340 | |
| 200 | - | 200 | 243 | 80 | 121.5 | 268 | 205 | 200 | 390 | |
| 250 | - | 240 | 297 | 92 | 148.5 | 326 | 259 | 252 | 420 | |
| 300 | - | - | 338 | - | 169 | - | 300 | 270 | 510 | |
| PN2.5MPa | 25 | - | 50 | - | 25 | - | 64 | 38 | 57 | 200 |
| 40 | - | 60 | - | 25 | - | 82 | 49 | 63 | 205 | |
| 50 | - | 75 | 124 | 32 | 62 | 100 | 60 | 92 | 225 | |
| 65 | - | 85 | 145 | 38 | 72.5 | 120 | 75 | 100 | 235 | |
| 80 | - | 100 | 165 | 45 | 82.5 | 131 | 89 | 108 | 260 | |
| 100 | - | 115 | 194 | 50 | 97 | 158 | 113 | 117 | 270 | |
| 125 | - | 135 | 210 | 55 | 105 | 180 | 140 | 140 | 320 | |
| 150 | - | 160 | 229 | 65 | 114.5 | 216 | 164 | 177 | 340 | |
| 200 | - | 200 | 243 | 80 | 121.5 | 268 | 205 | 200 | 390 | |
| 250 | - | 240 | 297 | 92 | 148.5 | 326 | 259 | 252 | 420 | |
| 300 | - | - | 338 | - | 169 | - | 300 | 270 | 510 | |
| CLASS150 | 25 | - | 50 | - | 25 | - | 64 | 38 | 57 | 200 |
| 40 | 11/2 | 60 | - | 25 | - | 82 | 49 | 63 | 205 | |
| 50 | 2 | 75 | 124 | 32 | 62 | 100 | 60 | 92 | 225 | |
| 65 | 21/2 | 85 | 145 | 38 | 72.5 | 120 | 75 | 100 | 235 | |
| 80 | 3 | 100 | 165 | 45 | 82.5 | 131 | 89 | 108 | 260 | |
| 100 | 4 | 115 | 194 | 50 | 97 | 158 | 113 | 117 | 270 | |
| 125 | 5 | 135 | 210 | 55 | 105 | 180 | 140 | 140 | 320 | |
| 150 | 6 | 160 | 229 | 65 | 114.5 | 216 | 164 | 177 | 340 | |
| 200 | 8 | 200 | 243 | 80 | 121.5 | 268 | 205 | 200 | 390 | |
| 250 | 10 | 240 | 297 | 92 | 148.5 | 326 | 259 | 252 | 420 | |
| 300 | 12 | - | 338 | - | 169 | - | 300 | 270 | 510 | |
