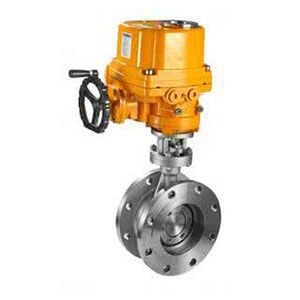

D943H多条理金属硬密封电动蝶阀
金属硬密封电动蝶阀结构及性能简介
三偏心硬密封蝶阀系列产品,系我公司1996年开发的长寿命、节能型蝶阀。产品吻合国家标准JB/T8527-97(金属密封蝶阀),GB/T13927-92(通用阀门压力试验)标准及阀门其它相干标准的规定。本产品由阀体、蝶板、密封圈、传动机构等重要部件组成。其结构采用三维偏心原理设计,弹性密封和硬软多层密封兼容的加工新工艺,使蝶阀在运行工作时,削减其扭矩力,达到省力,节能之功能。从而确保团体的抗腐蚀.耐高温.,抗靡损的可靠性。
金属硬密封电动蝶阀重要性能特点是:
1.结构独特、型小轻巧、操作天真、省力、方便;
2.密封可靠,可达到气密封无走漏;
3.流量特征趋于直线调节性有最佳;
4.采用三偏心原理,使密封面近似零靡损延伸了阀门的使用寿命;
5.应用范围广。如:可用于水、蒸气、油品、空气、煤气等介质。
6.适用不同温度及6.4MPa以下的压力等级,耐腐蚀等各种介质管线。
金属硬密封电动蝶阀用途
本蝶阀适用于食品.医药.石油化工.电厂.钢厂.工业环保水处理及高层建筑.供排水管道上作调节流量和截断流体最佳装配。
重要连接及形状尺寸
公称通径DN | 结构长度L | 形状尺寸(参考值) | 连接(标准值) | 参考 重量Dd343H | ||||||||||
H | Dd943H | PN0.6MPa | PN1.0MPa | |||||||||||
mm | inch | 短 | 长 | H3 | A3 | B3 | D | D1 | z- d | D | D1 | z- d | ||
50 | 2 | 108 | 150 | 112 | 530 | 250 | 255 | 140 | 110 | 4-14 | 165 | 125 | 4-18 | 17 |
65 | 5/2 | 112 | 170 | 115 | 530 | 250 | 255 | 160 | 130 | 4-14 | 185 | 145 | 4-18 | 20 |
80 | 3 | 114 | 180 | 120 | 565 | 250 | 255 | 190 | 150 | 4-18 | 200 | 160 | 8-18 | 23 |
100 | 4 | 127 | 190 | 138 | 600 | 250 | 255 | 210 | 170 | 4-18 | 220 | 180 | 8-18 | 25 |
125 | 5 | 140 | 200 | 164 | 640 | 250 | 255 | 240 | 200 | 8-18 | 250 | 210 | 8-18 | 40 |
150 | 6 | 140 | 210 | 175 | 705 | 300 | 315 | 165 | 225 | 8-18 | 285 | 240 | 8-22 | 47 |
200 | 8 | 152 | 230 | 200 | 775 |
