【产品用途】

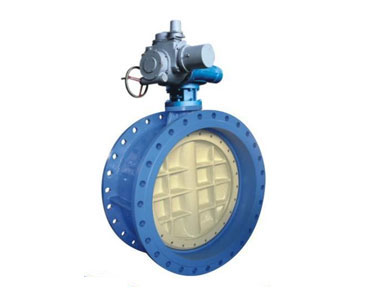

D43H、D343H、D643H、D943H型 PN10~PN100 金属硬密封法兰蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤400℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用
【产品特点】
1、金属硬密封蝶阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能
2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点
3、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长
4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小
5、金属硬密封蝶阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装
6、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用
【执行标准】
设计规范： GB/T 12238 API609
结构长度： GB/T 12221 API609 ASME B16.34
法兰连接： GB/T 9113 API609 ASME B16.10 ISO5752
试验与检验：GB/T 13927 API598
【性能参数】
型号 | D343H-10 D343H-64 D343H-100 | D643H-10 D643H-64 D643H-100 | D943H-10 D943H-64 D943H-100 | |
工作压力（MPa） | 0.6~10.0 (PN6-PN100) | |||
口径(mm) | DN50-DN4000 | |||
适用温度（℃） | ≤400℃ | |||
适用介质 | 水、油、气、醋酸类、硝酸类等其他介质 | |||
材料 | 阀体 | WCB CF8 CF8 铬钼钢 低温钢 镍合金 Monel Duplex Steel | ||
蝶板 | WCB CF8 CF8 铬钼钢 低温钢 镍合金 Monel Duplex Steel | |||
阀杆 | 2Cr13 F304 F316铬钼钢 低温钢 镍合金 Monel | |||
密封面 | SS+柔性石墨 不锈钢司太立合金 碳化钨 镍合金 Monel | |||
填料 | 柔性石墨 PTFE | |||
