一、产品概述

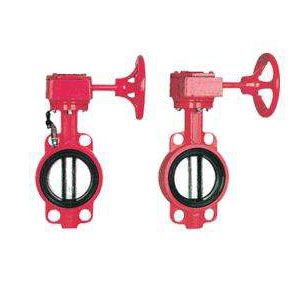

BWSC中线型对夹旌旗灯号蝶阀是我厂引进国外先辈技术而自行开发的中线型蝶阀，它具有结构简单，密封可靠，开启轻巧、寿命长、维护方便等好处。故被广泛地应用于给排水、建筑消防等体系各种管道上，尤其在消防管路中。本旌旗灯号阀可晓畅无误的表现出阀门开关状况，具有直观、清晰、可靠的反映出消防体系中的工作状况，所以广泛、大量的适用于消防体系中。
二、重要技术参数
| 公称通经 | 公称压力 | 工作温度 | 密封试验 | 强度试验 | 适用介质 |
| DN50～400mm | 1.0/1.6/2.5MPa | -10℃～-80℃ | 1.1倍公称压力 | 1.5倍公称压力 | 水、油、气 |
三、重要零件材料
| 序号 | 零件名称 | 材质 | 序号 | 零件名称 | 材质 |
| 1 | 阀体 | 球铁、铸钢 | 7 | 密封圈 | NBR。EPDM |
| 2 | 阀轴 | SUS410/SUS316 | 8 | 圆垫片 | SUS316/黄铜 |
| 3 | 蝶板 | 球铁喷塑、不锈钢 | 9 | 对开环 | SUS316/黄铜 |
| 4 | 阀座 | EPDM，PTEE | 10 | 挡圈 | 弹簧钢 |
| 5 | 衬套 | 青铜，聚四氟乙烯 |
四、WBSX消防专用旌旗灯号蝶阀重要形状连接尺寸 单位:mm
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| H | 268 | 287 | 309 | 342 | 376 | 410 | 495 | 565 | 849 | 985 | 1109 |
| H1 | 70 | 76 | 86 | 104 | 118 | 132 | 167 | 198 | 239 | 267 | 309 |
| L1 | 43 | 46 | 46 | 52 | 56 | 56 | 60 | 68 | 68 | 78 | 102 |
| L2 | 32 | 47 | 65 | 91 | 112 | 146 | 194 | 242 | 292 | 325 | 380 |
| L3 | 245 | 245 | 245 | 245 | 245 | 245 | 400 | 400 | 400 | 400 | 431 |
| Ф1 | 152 | 152 | 152 | 152 | 152 | 152 | 300 | 300 | 305 | 305 | 290 |
