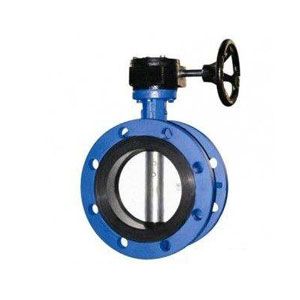

D371X/J-6/10/16.Z.Q.C.P.R蜗轮对夹式软密封蝶阀该产品由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。适用于温度≤80～120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。其重要特点为:
1、设计新鲜、合理、结构独特，重量轻，启闭敏捷。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以替换，密封性能可靠达到双向密封零走漏。
5、密封材料耐老化、耐弱腐蚀，使用寿命长等特点。
设计标准：GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999
重要技术参数
| 公称通径 | DN（mm） | 50～2000 | ||
| 公称压力 | PN（MPa） | 0.6 | 1.0 | 1.6 |
| 试验压力 | 强度试验 | 0.9 | 1.5 | 2.4 |
| 密封试验 | 0.66 | 1.1 | 1.76 | |
| 气密封试验 | 0.6 | 0.6 | 0.6 | |
| 适用介质 | 空气、水、污水、蒸气、煤气、油品等。 | |||
| 驱动情势 | 手动、蜗杆蜗轮传动、气传动、电传动。 | |||
| 零件名称 | 材料 | |||
| 阀体 | 球墨铸铁、铸钢、合金钢、不锈钢 | |||
| 蝶板 | 铸钢、不锈钢及特别材料 | |||
| 密封圈 | 各种橡胶、聚四氟 | |||
| 阀杆 | 2Cr13、不锈钢 | |||
| 填料 | O型圈、柔性石墨O | |||
蝶阀密封材料选用和适用温度
| 材料品种 | 氯丁橡胶 | 丁晴橡胶 | 乙丙橡胶 | 聚四氟乙烯 | 硅橡胶 | 氟橡胶 | 自然橡胶 | 尼龙 |
| 英语简称 | CR | NBR | EPDM | PTFE | SI | VITON | NR | PA |
| 型号代号 | X或J | XA或JA | XB或JB | F或XC、JC | XD或JD | XE或JE | X1 | N |
| 耐最高温度 | 82℃ | 93℃ | 150℃ | 232℃ | 250℃ | 204℃ | 85℃ | 93℃ |
| 耐最低温度 | -40℃ | -40℃ | -40℃ | -268℃ | -70℃ | -23℃ | -20℃ | -73℃ |
| 适用工作温度 | 0~+80℃ | -20~+82℃ | -40~+125℃ | -30~+150℃ | -70~+150℃ | -23~+150℃ | -20~+85℃ | -30~+93℃ |
D371X/J-6/10/16 Z Q C P R系列蜗轮对夹式软密封蝶阀连接尺寸
| 公称通径 | 结构长度 (标准值) | 形状尺寸 (参考值) | 连接尺寸(标准值) | 参考 重量 | |||||||||
| 0.6MPa | 1.0MPa | 1.6MPa | |||||||||||
| 毫米 | 英寸 | L | H | H0 | A | B | D0 | n-d | D0 | n-d | D0 | n-d | KG |
| 50 | 2 | 43 | 63 | 306 | 180 | 200 | 110 | 4-14 | 125 | 4-18 | 125 | 4-18 | 7 |
| 65 | 21/2 | 46 | 70 | 321 | 180 | 200 | 130 | 4-14 | 145 | 4-18 | 145 | 4-18 | 8 |
| 80 | 3 | 46 | 83 | 346 | 180 | 200 | 150 | 4-18 | 160 | 8-18 | 160 | 8-18 | 8.5 |
| 100 | 4 | 52 | 105 | 387 | 180 | 200 | 170 | 4-18 | 180 | 8-18 | 180 | 8-18 | 10 |
| 125 | 5 | 56 | 115 | 411 | 180 | 200 | 200 | 8-18 | 210 | 8-18 | 210 | 8-18 | 11.4 |
| 150 | 6 | 56 | 137 | 447 | 270 | 280 | 225 | 8-18 | 240 | 8-22 | 240 | 8-22 | 14 |
| 200 | 8 | 60 | 164 | 572 | 270 | 280 | 280 | 8-18 | 295 | 8-22 | 295 | 12-22 | 30 |
| 250 | 10 | 68 | 206 | 646 | 270 | 280 | 335 | 12-18 | 350 | 12-22 | 355 | 12-26 | 38 |
| 300 | 12 | 78 | 230 | 738 | 380 | 420 | 395 | 12-22 | 400 | 12-22 | 410 | 12-26 | 49 |
| 350 | 14 | 78 | 248 | 761 | 380 | 420 | 445 | 12-22 | 460 | 16-22 | 470 | 16-26 | 82 |
| 400 | 16 | 102 | 289 | 877 | 450 | 470 | 495 | 16-22 | 515 | 16-26 | 525 | 16-30 | 107 |
| 450 | 18 | 114 | 320 | 938 | 480 | 490 | 550 | 16-22 | 565 | 20-26 | 585 | 20-30 | 120 |
| 500 | 20 | 127 | 343 | 993 | 480 | 490 | 600 | 20-22 | 620 | 20-26 | 650 | 20-33 | 158 |
| 600 | 24 | 154 | 413 | 1131 | 480 | 490 | 705 | 20-26 | 725 | 20-30 | 770 | 20-36 | 308 |
| 700 | 28 | 165 | 478 | 1476 | 640 | 660 | 810 | 24-26 | 840 | 24-30 | 840 | 24-36 | 410 |
| 800 | 32 | 190 | 525 | 1533 | 640 | 660 | 920 | 24-30 | 950 | 24-33 | 950 | 24-39 | 500 |
| 900 | 36 | 203 | 585 | 1655 | 750 | 860 | 1020 | 24-30 | 1050 | 28-33 | 1050 | 28-39 | 595 |
| 1000 | 40 | 216 | 640 | 1765 | 850 | 900 | 1120 | 28-30 | 1160 | 28-36 | 1170 | 28-42 | 680 |
| 1200 | 48 | 254 | 755 | 1995 | 850 | 900 | 1340 | 32-33 | 1380 | 32-39 | 1390 | 32-48 | 733 |
| 1400 | 56 | 279 | 910 | 2310 | 1000 | 925 | 1560 | 36-36 | 1590 | 36-42 | 1590 | 36-48 | 970 |
| 1600 | 64 | 318 | 1030 | 2595 | 1000 | 925 | 1760 | 40-36 | 1820 | 40-48 | 1820 | 40-56 | 1130 |
| 1800 | 72 | 356 | 1140 | 2810 | 1100 | 980 | 1970 | 44-39 | 2020 | 44-48 | 2020 | 4-56 | |
| 2000 | 80 | 406 | 1250 | 3100 | 1100 | 980 | 2180 | 48-42 | 2230 | 48-48 | 2230 | 48-62 | |
