进口气动衬胶蝶阀

进口气动衬胶蝶阀描述--
ALSO气动衬胶蝶阀采用气动活塞式执行器与中线密封衬胶蝶阀组成，衬胶蝶阀不仅具有优良的防腐、（耐碱、盐性能，耐弱酸侵蚀）耐磨、减磨性能，（比普通蝶阀使用寿命可明显延长）而且具有无毒、抗菌、防霉等特点，更有操作力矩小，（比普通有销蝶阀降低百分之四十）维修方便，外形美观等突出优点。气动衬胶蝶阀主要用于水处理设备配套，广泛用于食品、医药、化工、石油、电力、轻纺、造纸等给水排水、气体管道上作调作充量和截流介质的场合。

进口气动衬胶蝶阀性能参数--

通经DN(mm)	50～800
公称压力PN(MPa)	0.6	1.0	1.6
密封试验(MPa)	0.66	1.1	1.76
强度试验(MPa)	0.9	1.5	2.4
适用温度	丁腈橡胶：-40℃～80℃
适用介质	水、空气、天然气、油品及弱腐蚀性流体
泄漏率	符合GB/T13927-92标准
驱动方式	气动
配置执行机构	AT、AW系列单双作用气动执行器
控制方式	开关两位控制、4～20mA模拟量信号控制

进口气动衬胶蝶阀性能规范--

公称通径DN(mm)		DN50～800
公称压力	PN(MPa)	0.6	1.0	1.6
试验压力	强度试验	0.9	1.5	2.4
	密封试验	0.66	1.1	1.76
	低压气密试验	0.5～0.7
适用介质	空气、水、污水、浆液、煤气、油品等

进口气动衬胶蝶阀主要特点--
1.尼龙涂层与环氧树脂涂层相结合，符合环保要求。
2.阀板特有设计，流量系数大，流阻小。在额定压力下，实现零泄漏。
3.采用半轴无销连接，结构简单紧凑，维修拆卸极为方便，迅速（可现场拆装），蝶板有自动对中功能，实现了蝶板与阀座过盈配合。
4.阀杆密封圈起双向密封作用，避免介质外流，防止外来物质侵入，做到整阀零外漏。
5.气动衬胶蝶阀具有良好的切断和调节性能，能达到气泡级密封，启闭力矩小，使用寿命长等特点。

进口气动衬胶蝶阀零件材料--

零件名称	材料
阀体	球墨铸钢+NBR、铸钢+NBR、不锈钢+NBR
蝶板	灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
阀杆	2Cr13、不锈钢
填料	O型圈、柔性石墨

进口气动衬胶蝶阀气缸形式及附件功能--
作用方式:双作用式和单作用式
控作方式:开关型或调节型
齿轮式双活塞，输出力矩大，体积小。
气缸选用铝金材料，重量轻、外形美观。
可在顶部、底部安装手动操作机构。
齿条式连接可调节开启角度、额定流量。
执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
IS05211标准连接为产品的安装更换提供了方便。
两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
气动执行器有双作用式和单作用式（弹簧复位），采用齿轮齿条式结构传动，性能更安全可靠；
大口径阀门采用拔叉式结构传动，结构合理，输出扭矩大，有双作用式和单作用（弹簧复位）

执行器型号	AT、AR、AW系列单双作用气动执行器
供气压力	0.4～0.7MPa
气源接口	G1/4"、G1/8"、G3/8"、G1/2"
环境温度	-30～+70℃
作用形式	单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)
可配附件	定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

1.回讯器：亦称限位开关，反馈开关信号(反馈是否开到位或关到位),普通型或防爆型;
2.电磁阀：双作用选二位五通、单作用选二位三通(普通型或防爆型)
3.气源处理三联件：过滤器、减压阀、油雾分离器,可气源起稳压、过滤作用(普通型或防爆型)
4.电-气定位器：输入4～20mA信号,实现阀门调节功能;
5.手轮机构：在气源故障或停电情况下，转动手轮机构，可实现手动开、关阀

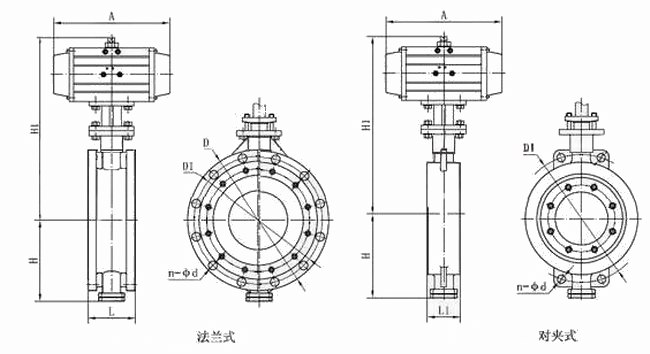

进口气动衬胶蝶阀外形尺寸--

公称通经(DN)	主要尺寸					法兰尺寸
	L	L1	H	H1	A	1.0MPa			1.6MPa
						D	D1	n-Фd	D	D1	n-Фd
50	108	43	63	315	180	165	125	4-18	165	125	4-18
65	112	46	70	330	180	185	145	4-18	185	145	4-18
80	114	46	83	390	245	200	160	4-18	200	160	8-18
100	127	52	105	431	240	220	180	8-18	220	180	8-18
125	140	56	115	455	240	250	210	8-18	250	210	8-18
150	140	56	137	626	350	285	240	8-22	285	240	8-22
200	152	60	164	720	350	340	295	8-22	340	295	12-22
250	165	68	206	800	550	395	350	12-22	405	355	12-26
300	178	78	230	860	600	445	400	12-22	460	410	12-26
350	190	78	248	883	600	505	460	16-22	520	470	12-26
400	216	102	289	972	600	565	515	16-26	580	525	16-26
450	222	114	320	1043	750	615	565	20-26	640	585	16-30
500	229	127	342	1098	750	670	620	20-26	715	650	20-30
600	267	154	413	1236	750	780	725	20-30	840	770	20-33
700	430	165	478	1431	750	895	840	24-30	910	840	24-36
800	470	190	525	1488	750	1015	950	24-33	1025	950	24-39

进口气动衬胶蝶阀产品选型--
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式，气-关式)
尽量详细提供以上技术参数，方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
