进口气动超薄型球阀

作者:admin 发布时间:2021-01-10 00:00:00点击:
美国沃尔顿旗下品牌,埃索ALSO进口泵阀品牌。
美国沃尔顿,专业进口气动超薄型球阀生产供应,主要进口气动超薄型球阀,泵,阀门,水处理设备,流量计,消泡器等系列产品的制造/销售/售后服务,美国沃尔顿工业集团旗下超过十几个水泵阀门品牌。




进口气动超薄型球阀概述--
ALSO气动超薄型球阀由活塞式气动执行器和超薄型球阀组成,输入0.4~0.7MPa气源即可控制启闭,气动执行器的执行速度快,并可远程控制

进口气动超薄型球阀性能规范--

公称通径DN(mm) DN15-150
公称压力 PN(MPa) 1.0 1.6 2.5 4.0
试验压力 强度试验 1.5 2.4 3.75 6.0
密封试验 1.1 1.76 2.75 4.4
低压气密试验0.5~0.7
适用介质 水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃)

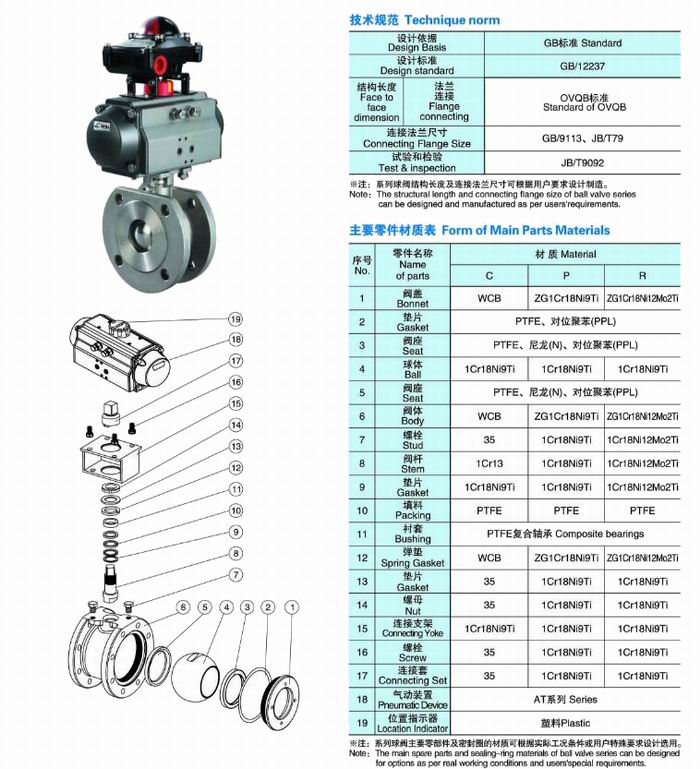

进口气动超薄型球阀结构--
对夹球阀也可称为超薄球阀,超短法兰球阀,球芯通道形状有V形和O形。对夹球阀采用直连方式执行机构连接,具有结构紧凑、尺寸小、重量轻、摩擦阻力小、回差小、动作稳定可靠等优点,广泛应用在石油、化工、冶金、电站、轻工等领域,对油、水、气及纸浆或纤维状流体进行自动调节或切断控制。


进口气动超薄型球阀气缸形式--
作用方式:双作用式和单作用式
控作方式:开关型或调节型
齿轮式双活塞,输出力矩大,体积小。
气缸选用铝金材料,重量轻、外形美观。
可在顶部、底部安装手动操作机构。
齿条式连接可调节开启角度、额定流量。
执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
IS05211标准连接为产品的安装更换提供了方便。
两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

公称通径 DN15~150mm
公称压力 PN1.6 2.5  MPa (高压可定制)
泄漏量 软密封:零泄漏 硬密封:≤额定流量的10-5
执行机构 可另配PSQ、HQ、UNIC、361RS等系列电子式电动执行机构
流量特性 快开特性
可调范围 DN15-80 DN100-150
250:1 350:1
阀体形式 整体式锻造、整体式铸造
连接形式 超薄法兰式、对夹式
阀芯形式 "O"型球形阀芯
密封填料 V型聚四氟乙烯填料、柔性石墨填料等
适用温度 密封面
PTFE≤120℃、PPL≤250℃
配置执行器型号 GT、AR、AT、AW系列单双作用气动执行器
控制方式 开关型(开关两位控制)、调节型(4~20mA控制)

进口气动超薄型球阀附件性能--
1.回讯器:亦称限位开关,反馈开关信号(反馈是否开到位或关到位),普通型或防爆型;
2.电磁阀:双作用选二位五通、单作用选二位三通(普通型或防爆型)
3.气源处理三联件:过滤器、减压阀、油雾分离器,可气源起稳压、过滤作用(普通型或防爆型)
4.电-气定位器:输入4~20mA信号,实现阀门调节功能;
5.手轮机构:在气源故障或停电情况下,转动手轮机构,可实现手动开、关阀;

进口气动超薄型球阀执行器参数--

执行器型号 AT、AR、AW系列单双作用气动执行器
供气压力 0.4~0.7MPa
气源接口 G1/4"、G1/8"、G3/8"、G1/2"
环境温度 -30~+70℃
作用形式 单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)
可配附件 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

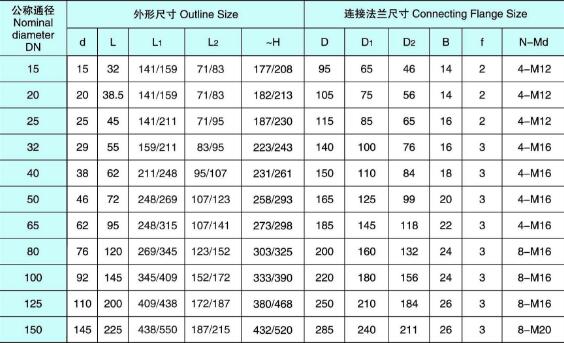

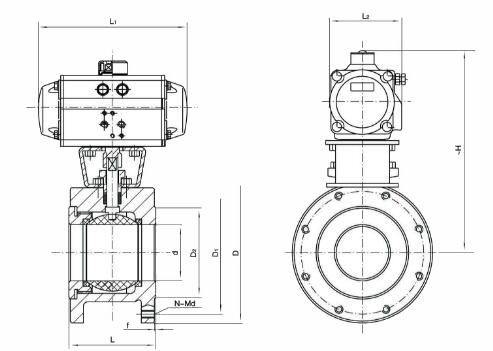

进口气动超薄型球阀外形尺寸--

进口气动超薄型球阀产品选型--
1.阀体参数:公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
2.执行器参数:执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式,气-关式)
尽量详细提供以上技术参数,方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!


声明:本产品介绍中所有文字、数据、图片考虑到使用工况条件不同,难免会产生误差、不恰当或是有不充分的描述,故均适用于参考,同一种产品在不同的场合与工况有不同的搭配,如果您对本文中所提供的产品内容有任何疑问,如果您是非专业人士,欢迎您向本公司来电咨询,请您联系我们,我们将竭诚为您服务!
技术QQ;2412941573
销售电话 :13917052988 (微信同号)。
