进口气动高压球阀

进口气动高压球阀描述--

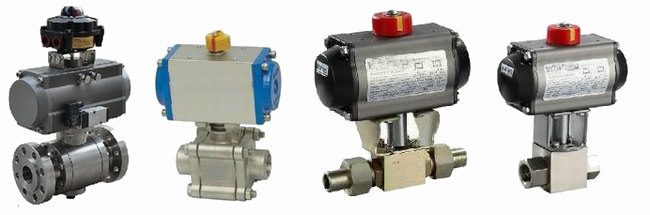

ALSO气动高压球阀分为气动高压法兰球阀、气动高压焊接球阀、气动高压内螺纹球阀三种。它是以压缩空气为动力，阀杆带动阀芯在阀体内转动90°可以实现全开到全闭的动作。气动高压球阀具有结构紧凑、体积精小、运行可靠、密封性好、维修容易、安装方便、适应性强等优点，广泛应用于气动球阀广泛适用于天然气、油品、化工、冶金、造纸、电力、矿业、印染、生物制药、日用化工，食品材料，水处理及空气处理等行业的流体自动控制或调节控制，与自动化仪表配套使用

进口气动高压球阀技术参数及性能--

公称通径 DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200
阀体形式	整体锻造阀体(DN50以内)、三段式锻造阀体(DN50以上)
公称压力	PN16.0、25.0、32.0、42.0 MPa；ANSI 150、300、600、900LB、1500LB
连接形式	法兰式、焊接式、螺纹式(适用于PN45MPa以内)
密封填料	V型聚四氟乙烯填料、柔性石墨填料等
阀芯形式	O型球体阀芯
流量特性	近似快开特性
动作范围	0～90°、0～360°
泄露量Q	按GB/T4213-92，小于额定KV0.01%
基本误差	带定位器：小于全行程的±2%
可调范围	250：1
配置执行机构	AT、AR、AW系列单双作用气动执行器
控制方式	开关两位控制能、4～20mA模拟量信号控制

进口气动高压球阀结构特点--

1.壳体结构：球阀的阀体根据需要及实际工况条件的不同壳设计锻造结构，适用于耐高压场合
2.独特的阀座密封结构：浮动式球阀采用唇形弹性密封圈结构设计，其结构保证密封的可靠性及使用寿命，对于低压、超低压或真空工况用球阀，采用板簧加载的阀座密封结构，能确保球阀长期使用的可靠密封。中、高温球阀的阀座材料可选用对位聚苯或金属材质。固定式球阀根据压力大小、介质性质及密封要求的不同而选择球前密封结构、球密封结构或前后双密封结构。中、高温球阀的阀座材料可选用对位聚苯或金属材质。
3.阻塞与排泄：当阀门处于关闭状态时，上下流侧的阀座是液体阻断，阀体中腔的积滞物可以通过排泄装置进行排泄。
4.自动泄压结构：当中腔压力出现异常升高现象时，中腔介质能依靠本身的推理推动阀座而自动泄压，从而确保阀体的安全。
5.阀杆的可靠密封：阀杆采用有倒密封的下装式结构，倒密封的密封力随介质压力的增大而增大，故能确保阀杆的可靠密封，而且，当阀门异常升压时，阀杆不会喷出。
6.防火结构：根据工况及用户的需要，球阀可以设计为防火结构。球阀的耐火设计执行API 6D及JB/T6899等标准的规定，一旦发生火灾而使软密封圈烧损时，球阀的防火结构可阻止介质的大量泄漏，防止火灾进一步扩大。
7.防静电结构：当操作阀门时，由于球体和阀座之间的摩擦，会产生静电电荷并积聚在球体上，为防止产生静电火花，特在阀门上设置防静电导出装置，将积聚在球体上的电荷导出。
8.全通径结构及缩径结构：球阀有全通径及全缩径两种系列。全通径球阀的通道内径与管道内径一致，便于管理清扫，而缩径系列球阀的重量相对较轻，但流体阻力仅为相同口径截止阀1/7左右，故缩径系列球阀的应用前景较为广泛。

进口气动高压球阀零件材料--

零件名称	材料
阀体、阀盖	A105	304(CF8)	316(CF8M)	316L(CF3M)
球体	2Cr13+氮化处理	304	316	316L
阀杆	2Cr13	304	316	316L
阀座密封圈	PTFE、碳素纤维＋PTFE、对位聚苯
填料	V型PTFE

进口气动高压球阀性能规范--

公称通径DN(mm)		DN15-300
公称压力	PN(MPa)	10.0	16.0	25.0	32.0	42.0
试验压力	强度试验	15.0	24.0	37.5	48.0	63.0
	密封试验	11.0	17.6	27.5	35.2	46.2
	低压气密试验	0.5～0.7
适用介质	水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃)

进口气动高压球阀气缸形式--
作用方式:双作用式和单作用式
控作方式:开关型或调节型
气动执行器有双作用式和单作用式（弹簧复位），采用齿轮齿条式结构传动，性能更安全可靠；

执行器型号	AT、AR、AW系列单双作用气动执行器
供气压力	0.4～0.7MPa
气源接口	G1/4"、G1/8"、G3/8"、G1/2"
环境温度	-30～+70℃
作用形式	单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)
可配附件	定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

进口气动高压球阀附件性能--
1.回讯器：亦称限位开关，反馈开关信号(反馈是否开到位或关到位),普通型或防爆型;
2.电磁阀：双作用选二位五通、单作用选二位三通(普通型或防爆型)
3.气源处理三联件：过滤器、减压阀、油雾分离器,可气源起稳压、过滤作用(普通型或防爆型)
4.电-气定位器：输入4～20mA信号,实现阀门调节功能;
5.手轮机构：在气源故障或停电情况下，转动手轮机构，可实现手动开、关阀;
进口气动高压球阀产品选型--
1.阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
2.执行器参数：执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式，气-关式)
尽量详细提供以上技术参数，方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！



声明：本产品介绍中所有文字、数据、图片考虑到使用工况条件不同，难免会产生误差、不恰当或是有不充分的描述，故均适用于参考，同一种产品在不同的场合与工况有不同的搭配，如果您对本文中所提供的产品内容有任何疑问，如果您是非专业人士，欢迎您向本公司来电咨询，请您联系我们，我们将竭诚为您服务！
